電線電纜絕緣電阻是線芯對外皮的絕緣電阻，是電氣設備和電氣線路基本的絕緣指標；下面就來介紹下電線絕緣電阻測試標準數值多少合格及電線絕緣電阻測試方法圖解。
一、什么是電線電纜絕緣電阻
絕緣電阻是電線電纜基本的電氣性能，它是指在規定條件下，處于兩個導體之間的絕緣材料的電阻。絕緣電阻測試的目的絕緣電阻反映了產品在正常工作狀態下所具有的電絕緣性能，能夠承受電擊穿或熱擊穿的能力，與絕緣中的介質損耗,以及絕緣材料在工作狀態的逐步劣化等均存在著極為密切的相互依賴關系。因此，對大多數的電線電纜產品( 裸電線產品除外)均需測定其絕緣電阻性能。對電壓等級較高、使用環境惡劣、使用部位重要的產品更應重視。
產品的絕緣電阻主要取決于所選用的絕緣材料，但工藝水平對絕緣電阻的影響也很大。因此主要是作為監督、控制材料質量和工藝質量的一種方法。此外，當產品在某些特殊環境中使用時，必須進行有關的絕緣電阻性能研究試驗。
二、電線絕緣電阻測試標準數值多少合格
1kV及以下電纜——不小于0.5MΩ／km
10kV電纜——不小于100MΩ／km
35kV——不小于1000MΩ／km
一般情況下：1～3KV應不小于50M歐，6KV及以上的應不小于100M歐；對于舊電纜沒有明確標準,主要受其環境溫濕度和其它因素影響.所以不同時間的絕緣阻值都不同.經驗:(電壓/1000)M歐,就可以送電.即0.4M左右.但是為了安全起見,1KV以下低壓系最低均作10M左右為經驗標準.
另外計算電阻，銅線的電阻率為0.018歐/米/平方，R=0.018*電纜長度/電纜截面。
三、如何判別電纜的絕緣電阻是否合格呢?
(1)、電纜的額定電壓越高，其絕緣電阻越大。以交聯聚乙烯電纜為例，其20℃時每千米的絕緣電阻換算值如表所示。
表：交聯聚乙烯電纜最低絕緣電阻換算值
電纜額定電壓（kV）    6    10    35
絕緣電阻換算值（MΩ•km-1）    1000    1200    3000

由表可看出：相同絕緣材料的電纜，在相同長度下，額定電壓越高，其絕緣電阻越大。
(2)、同種規格的電纜，長度越長，絕緣電阻越小。這里需要說明的是：不同長度的同種規格電纜作絕緣電阻比較時，電纜必須處于相同環境、用同一電壓等級的同一只絕緣電阻表測量；此外，測量前，此電纜必須放電，測量結果才有效。
(3)、同根電纜各根芯線對地絕緣及芯線間絕緣應接近。由于各根電纜芯線所處的情況相同，因此各根芯線對地的絕緣電阻應該接近，如果相差過大，這根電纜判為不合格。例如：芯線L1對地絕緣電阻為200MΩ，L2對地為195MΩ，L3若對地僅為50MΩ，顯然L3絕緣有問題，這根電纜不能用。同樣，芯線間的絕緣相差過大也不能用。
(4)、電纜敷設前后絕緣電阻相差過大不能用。電纜敷設前后都必須測量絕緣電阻，如果二次測量的結果相差大，說明電纜在敷設過程中受了傷，不能輕易使用。
(5)、電纜的最小絕緣電阻值應不低于設計要求。若設計未作規定，則不低于0.5MΩ。

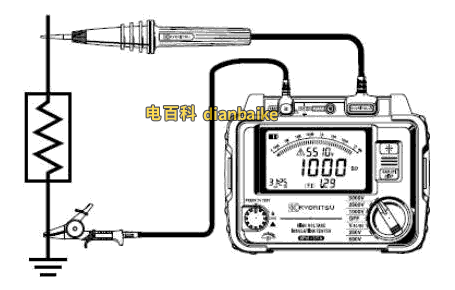

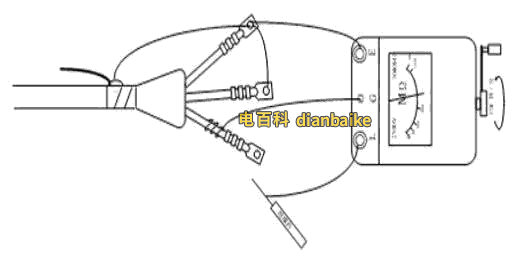

四、電線絕緣電阻測試方法圖解
1、首先將安裝好的電纜，充分放電后與其它設備在連接處拆下，將電纜接頭擦拭干凈，并與設備保持一定的安全距離。
2、測量搖表： 1kv及以下的電纜用1kv兆歐表，1kv以上的電纜用2500v兆歐表。
3、在有瓦斯的井下?lián)u測電纜絕緣前，必須檢查巷道周圍10米內瓦斯?jié)舛鹊蛪?.5%方可進行遙測。
4、測量時要先將搖表放平，搖動手把到額定轉速此時指針應指向∞，再減低轉速，用導線短接正負極，指針應指向零，證明搖表正常。
5、測量時應先測量A、B、C三相對地絕緣電阻，在測量A、B、C相間絕緣，最后測量地線對絕緣皮的絕緣。測量時另一端安排專人看守，防止電纜相間接觸或者接地。
6、遙測時搖表手把的轉動速度約120r/min，并記錄15s和60s的電纜電阻值，在遙測時間內，搖表轉速要穩定。停止遙測前，應將表線與電纜的連接斷開，以免電纜向搖表反充電，測量完畢需將電纜線芯對地放電。
7、電纜絕緣要求，新電纜1kv及以下不低于50MΩ，6kv不低于100MΩ。運行中的高壓電纜絕緣一般不低于50MΩ，低壓電纜一般不低于2MΩ。


高壓電纜測量絕緣電阻時應使用2500V兆歐表進行測量，低壓電纜測量絕緣電阻應使用1000V兆歐表進行測量。
常溫下（攝氏20度）電纜芯線對地及各芯線之間的絕緣電阻應不小于下列數值：當電纜長度為500米時，3KV以下為200兆歐；6-10KV為400兆歐；20-35KV為600兆歐。當電纜長度大于500米時其絕緣電阻按其實際長度以上面數值為基數進行換算。電纜頭及鉛包接地電阻不大于10歐姆。更多關于電線電纜絕緣電阻問題請關注電百科，盜載必究。
