常見的電氣圖中標注的代號CT和SC都是電纜的敷設方式符號，下面就來介紹下電纜型號CT/SC是什么意思？電氣圖中線管敷設方式TC、CC、FC、WC代表什么？
一、CT和SC的含義
CT：穿焊接鋼管敷設
SC：電纜橋架敷設

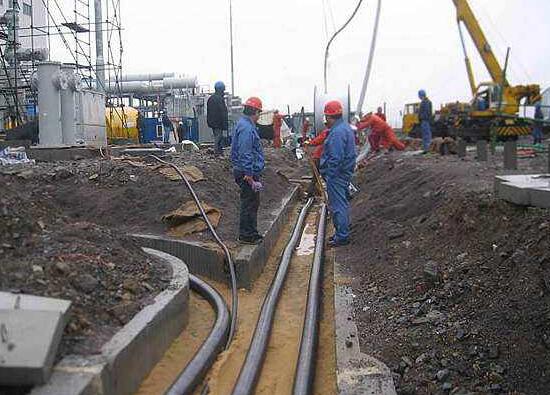

二、線管的代號及敷設方式

1、 線管的代號
SC：焊接鋼管、TC：電線管、PC：硬質塑料管、CT：電纜橋架、CP：金屬軟管、SR：鋼線槽、RC：水煤氣管
2、導線敷設部位：
SR：沿鋼索敷設、CLE：沿柱或跨柱敷設、WE：沿墻面敷設、CE：沿天棚面或頂棚面敷設、ACE：在能進入的吊頂在敷設、BC:暗敷設在梁內、CLC：暗敷設在柱子內、WC：暗敷設在墻內、FC：預埋在地面內、CC：暗敷設在頂板內
根據中國建筑標準設計研究所出版的《建筑電氣工程設計常用圖形和文字符號》00DX001 73頁規定：
線路敷設方式標注：
穿焊接鋼管敷設：SC、穿電線管敷設：MT、穿硬塑料管敷設：PC、穿阻燃半硬聚氯乙烯管敷設：FPC、電纜橋架敷設：CT、金屬線槽敷設：MR、塑料線槽敷設：PR、用鋼索敷設：M、穿聚氯乙烯塑料波紋電線管敷設：KPC、穿金屬軟管敷設：CP、直接埋設：DB、電纜溝敷設：TC、混凝土
管敷設：CE、導線敷設部位的標注、沿或跨梁（屋架）敷設：AB、暗敷在梁內：BC、沿或跨柱敷設：AC、暗敷設在柱內：CLC、沿墻面敷設：WS、暗敷設在墻內：WC、沿天棚或頂板面敷設：CE、暗敷設在屋面或頂板內：CC、吊頂內敷設：SCE、地板或地面下敷設：F
另外，JDG–緊定式電線管，KBG–扣壓式電線管
3、導線穿管表示
MT-電線管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT-橋架
MR-金屬線槽
M-鋼索
CP-金屬軟管
PR-塑料線槽
RC-鍍鋅鋼管
4、導線敷設方式的表示
DB-直埋、
TC-電纜溝、
BC-暗敷在梁內、
clc-暗敷在柱內、
WC-暗敷在墻內、
CE-沿天棚頂敷設、
CC-暗敷在天棚頂內、
SCE-吊頂內敷設、
F-地板及地坪下、
SR-沿鋼索、
BE-沿屋架，梁、
WE-沿墻明敷

穿焊接鋼管敷設：SC
穿電線管敷設：MT
穿硬塑料管敷設：PC
穿阻燃半硬聚氯乙烯管敷設：FPC

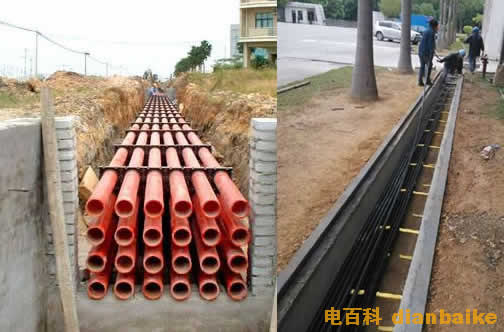

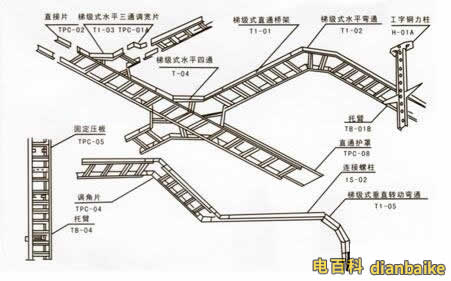

電纜橋架敷設：CT
金屬線槽敷設：MR
塑料線槽敷設：PR
用鋼索敷設：M
穿聚氯乙烯塑料波紋電線管敷設：KPC
穿金屬軟管敷設：CP
直接埋設：DB
電纜溝敷設：TC
導線敷設部位的標注、沿或跨梁（屋架）敷設：AB
暗敷在梁內：BC
沿或跨柱敷設：AC
暗敷設在柱內：CLC
沿墻面敷設：WS
暗敷設在墻內：WC
沿天棚或頂板面敷設：CE
暗敷設在屋面或頂板內：CC
吊頂內敷設：SCE
地板或地面下敷設：FC
以上就是電纜敷設方式的符號表示，更多關于電線電纜敷設及電纜代號含義請關注電百科，盜載必究。
