電纜的彎曲半徑可以從兩方面解釋，一個是電纜本身彎曲半徑，第二個是電纜在施工敷設時的彎曲半徑，下面就來介紹下電纜的最小彎曲半徑計算，電纜彎曲半徑標準大全。
一、電纜彎曲半徑計算

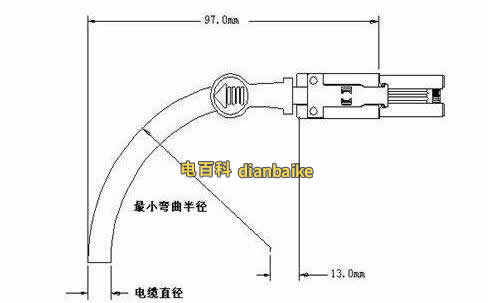

假如電纜的外徑為10mm，則這個電纜允許彎曲半徑為15*10=150mm。就是說電纜彎曲時（轉彎處）是一個弧形彎，這個弧形彎可以根據弧上任意兩點的切線的垂線的交點，就是該弧線的半徑，這個半徑要大于等于150mm。
二、電纜彎曲半徑標準

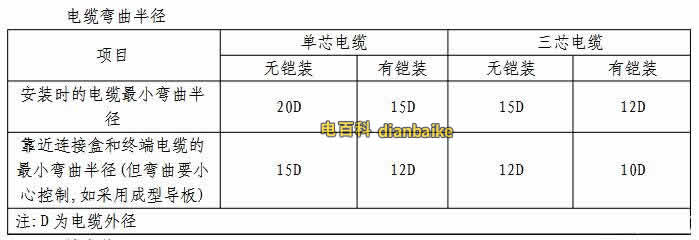

1、GB12706-2002 《35kV及以下塑料絕緣電力電纜》
電纜最小彎曲半徑標準表格
GB9330-88《塑料絕緣控制電纜》

無鎧裝電纜，應不低于電纜外徑的6D；
鎧裝或銅帶屏蔽電纜，應不低于電纜外徑的12D；
屏蔽軟電纜，就不低于電纜外徑的6D。
注：D為電纜外徑。
2、GB50303-2002《建筑電氣工程施工質量驗收規范》

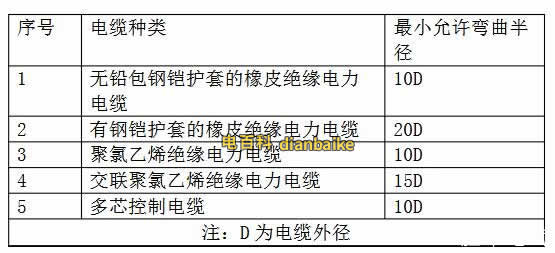

電纜橋架轉彎處的彎曲半徑，不小于橋架內電纜最小允許彎曲半徑，電纜最小允許彎曲半徑見下表。
電纜最小允許彎曲半徑

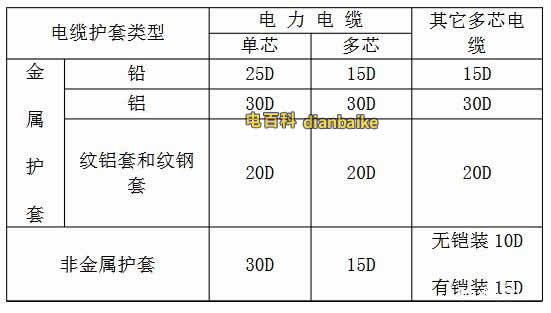

3、GB50054-95低壓配電設計規范
根據GB50054-95低壓配電設計規范中第5.6.39條 電纜敷設的彎曲半徑與電纜外徑的比值，不應小于下表的規定。
電纜彎曲半徑與電纜外徑比值

三、礦物絕緣電纜的彎曲半徑標準
1、BTTZ彎曲半徑

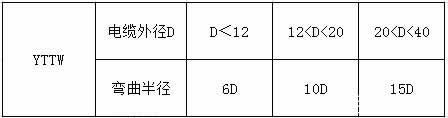

2、YTTW彎曲半徑

3、BBTRZ彎曲半徑

以上就是對電線電纜彎曲半徑標準的部分匯總，更多關于電纜最小彎曲半徑請關注電百科，盜載必究。
