連接一臺90kv千瓦的電機需要多大的電纜？90kw換算成載流量就是178A，根據電纜載流量表可以查出需要95平方電纜；下面就來介紹下如何計算電纜載流量及選用電纜型號，如果使用礦物電纜選擇什么型號規格？
一、電纜載流量計算
一臺90kW的電機不會是高壓電機，所以它的額定電壓是380伏；算出相電流相電流（A）＝設備功率(W)÷［√3×額定電壓(V）］＝90kW÷（√3×380V）＝137A。
根據計算出的電流，乘以系數1.3（主要是考慮過電流）152A×1.3＝178A。
查《現代電工手冊》24小時滿電流連續運行的銅芯電纜的載流量是每平方毫米2安培。178A÷2=89平方毫米，需要用89平方毫米的銅芯電纜，而89平方毫米附近的銅芯電纜規格只有95平方毫米 。
結果：要使用截面95平方毫米的銅芯電纜。

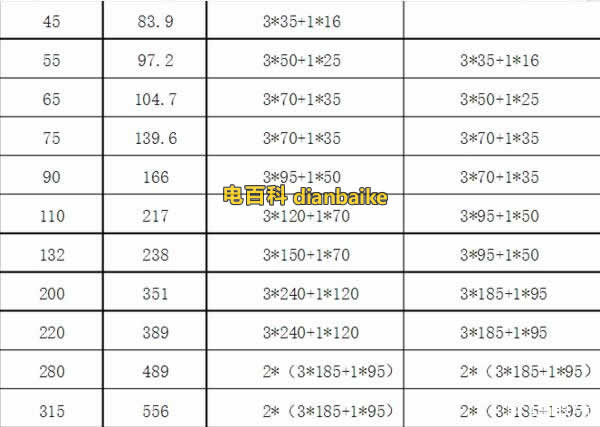

下面是低壓電機功率、電流、電纜選型對應表：


二、礦物電纜選型

根據電纜載流量178A，BTTZ礦物電纜只有bttz-1x50平方符合，因?yàn)?5平方以上BTTZ電纜都是單芯的，也可以選擇其他礦物電纜如YTTW，BTLY，BBTRZ等，具體根據 它們的電纜載流量表來確定。

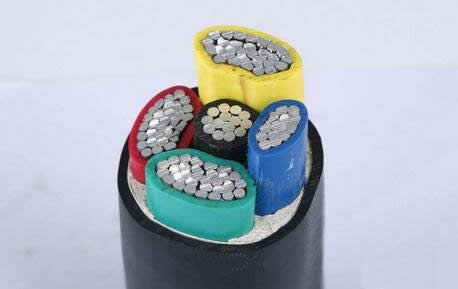

三、鋁芯電纜選型

90KW的電機估算電流大約是180A。因要考慮電機瞬間啟動電流較大。建議選擇95MM或者120MM的鋁芯線可以承受大約240A的電流。當然每個人計算電流方式不一樣，也可以查看電機上的使用說明書。
