高壓電纜的耐壓實驗室什么？10KV高壓電纜要做交流耐壓試驗嗎？下面就來介紹下什么是高壓電纜耐壓實驗？10KV高壓電纜要做交流耐壓試驗嗎及怎么做？
在日常應用中，有結果表明，相當數量的電纜故障是由于經常性的直流耐壓試驗產生的負面效應引起。所以，國內外很多專家都建議現場對電纜進行交流耐壓試驗來代替直流電壓試驗，來提高電力電纜的配送電質量合適使用安全。
一、什么是交流耐壓實驗？
交流耐壓試驗是鑒定電力設備絕緣強度最有效和最直接的方法，是預防性試驗的一項重要內容。此外，由于交流耐壓試驗電壓一般比運行電壓高，因此通過試驗后，設備有較大的安全裕度，因此交流耐壓試驗是保證電力設備安全運行的一種重要手段。
耐壓測試(puncture test)是檢驗電器、電氣設備、電氣裝置、電氣線路和電工安全用具等承受過電壓能力的主要方法之一。分工頻耐壓試驗和直流耐壓試驗兩種。
工頻耐壓試驗其試驗電壓為被試設備額定電壓的一倍多至數倍，不低于1000V。其加壓時間：對于以瓷和液體為主要絕緣的設備為1分鐘，對于以有機固體為主要絕緣的設備為5分鐘，對于電壓互感器為3分鐘，對于油浸電力電纜為10分鐘。
直流耐壓試驗可通過不同試驗電壓時泄漏電流的數值、繪制泄漏電流—電壓特性曲線。電氣設備經耐壓試驗?zāi)軌虬l(fā)現絕緣的局部缺陷、受潮及老化。
二、為什么要做交流耐壓實驗？
電力設備在運行中，絕緣長期受著電場、溫度和機械振動的作用會逐漸發生劣化，其中包括整體劣化和部分劣化，形成缺陷。
交流耐壓試驗是鑒定電力設備絕緣強度最有效和最直接的方法，是預防性試驗的一項重要內容。此外，由于交流耐壓試驗電壓一般比運行電壓高，因此通過試驗后，設備有較大的安全裕度，因此交流耐壓試驗是保證電力設備安全運行的一種重要手段。

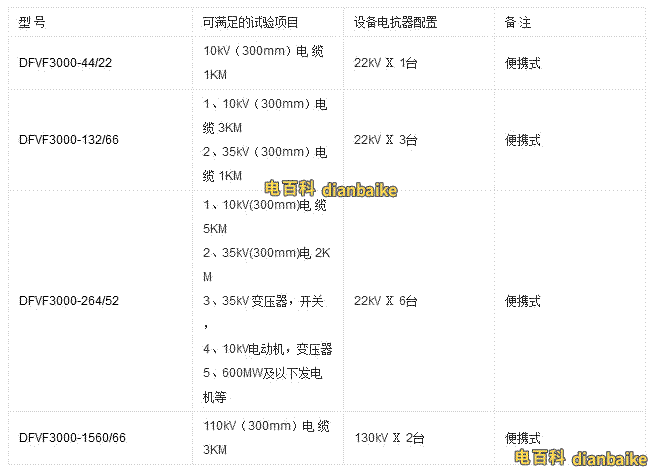

電纜交流耐壓試驗的配置表:

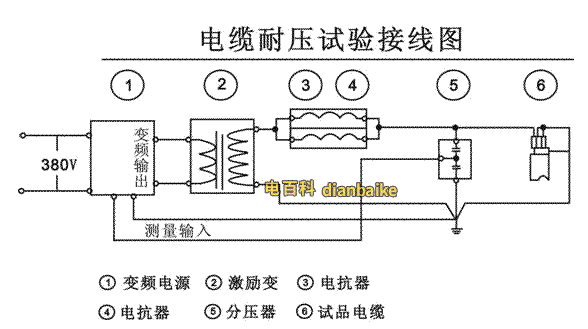

電纜交流耐壓試驗接線圖：
三、10KV高壓電纜需要做交流耐壓試驗嗎？
10KV高壓電纜交接試驗，按照08版的標準，是要做交流耐壓試驗。
10kV電纜直流耐壓試驗的電壓是40kV。 電纜直流耐壓試驗為額定電壓4倍，時間是1分鐘。交流工頻耐壓試驗屬于破壞性試驗，電壓為額定電壓的2.5倍，時間為1分鐘。
四、10KV高壓電纜交流耐壓試驗的步驟 ：
1.電纜相位的檢查，對電纜線路的兩端相位進行檢查，檢查結果表示電纜兩端相位與電網相位相符合。
2.用兆歐表對多芯電纜的每一芯線及外皮進行絕緣電阻測量。將測量結果與原始結果對比之后，確定電纜絕緣性能良好，可以開展交流耐壓試驗。
3.將變頻串聯諧振的各組成部分及被試電纜聯結好，并確保接地線正確。
4.操作串聯諧振將電壓升至52KV，隨后開始耐壓試驗，耐壓試驗設定為60分鐘。
5. 耐壓試驗結束后，切斷電源，并用放電棒完成放電后，再次對電纜的絕緣電阻進行測量。
試驗結果分析
在電纜耐壓的60min內，電纜沒有發生閃絡及放電現象視為合格。 再次進行的絕緣電阻試驗結果應與之前結果無明顯差別，否則絕緣性能視為不合格。在設備具備的情況下，按照規程是需要對高壓電纜交流耐壓試驗的，這樣電纜才能真正的安全保障電力系統。
