高壓電纜主要應用的是電站對電站的電力輸送，也是工業用電的電力電纜；下面就來介紹下最新高壓電纜型號大全及高壓電纜結構絕緣參數和高壓電纜執行標準。
一、高壓電纜的分類有哪些？
高壓電纜型式主要有自容式充油電纜和擠包絕緣電纜兩大類。

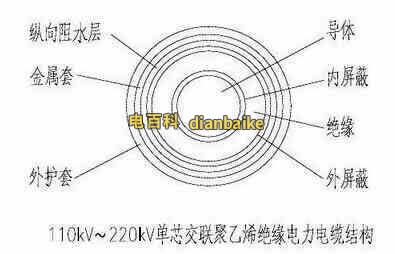

1、交聯聚乙烯電纜
交聯聚乙烯電纜是近來幾十年發展很有前景的塑料電纜，這種電纜電場分布均勻，沒有切向應力，重量輕，載流量大。結構圖如下所示：

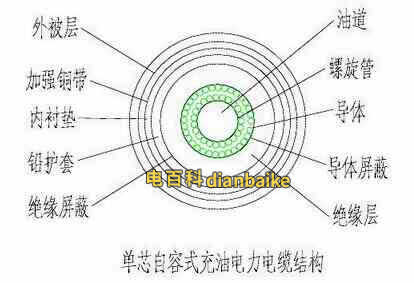

2、自容式充油電纜
又稱充油電纜，其特點是利用壓力油箱向電纜絕緣內部補充絕緣油，消除因溫度變化而在紙絕緣層中形成的氣隙，以提高電纜的工作電場強度，結構圖如下所示：
二、高壓電纜型號大全
NA-YJV，NB-YJV，交聯聚乙烯絕緣聚氯乙烯護套A（B）類耐火電力電纜可敷設在對耐火有要求的室內、隧道及管道中。
NA-YJV22，NB-YJV22，交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套A（B）類耐火電力電纜適宜對耐火有要求時埋地敷設，不適宜管道內敷設。
NA-VV，NB-VV，聚氯乙烯絕緣聚氯乙烯護套A（B）類耐火電力電纜可敷設在對耐火有要求的室內、隧道及管道中。
NA-VV22，NB-VV22，聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套A（B）類耐火電力電纜適宜對耐火有要求時埋地敷設，不適宜管道內敷設。
WDNA-YJY23，WDNB-YJY23，交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套A（B）類無鹵低煙耐火電力電纜適宜對無鹵低煙且耐火有要求時埋地敷設，不適宜管道內敷設。
ZA-YJV，ZA-YJLV，ZB-YJV，ZB-YJLV，ZC-YJV，ZC-YJLV，交聯聚乙烯絕緣聚氯乙烯護套A（B、C）類阻燃電力電纜可敷設在對阻燃有要求的室內、隧道及管道中。
ZA-YJV22，ZA-YJLV22，ZB-YJV22，ZB-YJLV22，ZC-YJV22，ZC-YJLV22，交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套A（B、C）類阻燃電力電纜適宜對阻燃有要求時埋地敷設，不適宜管道內敷設。
ZA-VV，ZA-VLV，ZB-VV，ZB-VLV，ZC-VV，ZC-VLV，聚氯乙烯絕緣聚氯乙烯護套A（B、C）類阻燃電力電纜可敷設在對阻燃有要求的室內、隧道及管道中。
ZA-VV22，ZA-VLV22，ZB-VV22，ZB-VLV22，ZC-VV22，ZC-VLV22，聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套A（B、C）類阻燃電力電纜適宜對阻燃有要求時埋地敷設，不適宜管道內敷設。
WDZA-YJY，WDZA-YJLY，WDZB-YJY，WDZB-YJLY，WDZC-YJY，WDZC-YJLY，交聯聚乙烯絕緣聚烯烴護套A（B、C）類阻燃電力電纜可敷設在對阻燃且無鹵低煙有要求的室內、隧道及管道中。
三、10kv高壓電纜的參數表

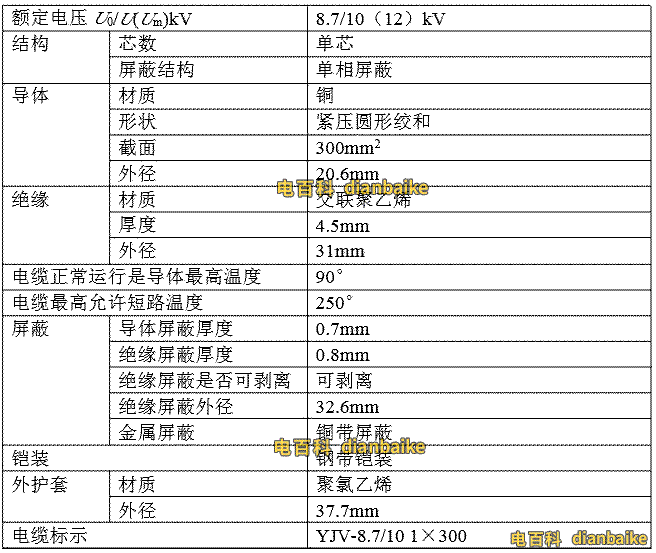

YJV高壓電纜參數表

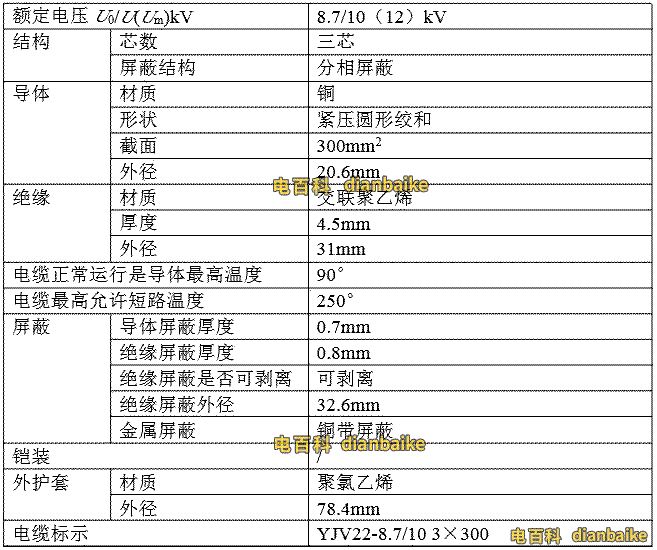

YJV22鎧裝高壓電纜參數表
四、高壓電纜的執行標準為
GB/T 12706.2-2008和GB/T 12706.3-2008。高壓電纜適用范圍：適用于工頻額定電壓3.6/kV-26/35kV辦理配電線路作配送電能之用。使用特征：工頻額定電壓Uo/U為3.6/6KV-26/35KV。電纜導體的允許長期最高工作溫度為90℃。短路時(最長持續時間不超過5s)電纜導體的最高溫度不超過250℃。電纜敷設時環境溫度應不低于0℃。更多關于高壓電纜技術說明請電百科，盜載必究。
