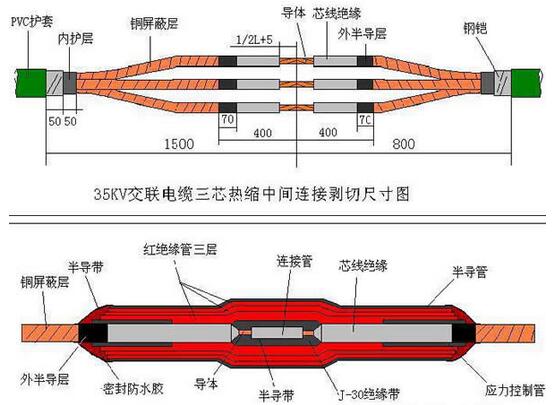

35kv電纜中間接頭示意圖，下面就來介紹下高壓電纜中間接頭的制作方法。
一、固定電纜末端
先將電纜末端校直，并將其固定在電纜支架上。對戶外終端由末端量取750mm（戶內終端量取550mm），在量取處刻一環印刀痕。
二、剝切電纜
1、順電纜方向破開塑料護層，然后向兩側分開剝除
2、在護層口處向上略低與30mm處用銅線綁扎鎧裝層，作臨時綁扎，并鋸開鋼帶（鋸口要整齊）
3、在鋼帶斷口處保留內襯層20mm，其余剝?nèi)?br /> 4、摘去填充物，分開線芯
三、焊接地線
1、預先將編織軟銅帶一端拆開均分三份，重新編織后分別包繞各相屏蔽層并綁牢后，焊接在銅帶上。將另一編織線用扎線綁牢后和鋼鎧焊牢
2、將編織銅帶與電纜護套間的一段，按設計尺寸用錫填滿編織線與電纜護套間空隙長15-20mm形成防潮段
四、安裝分支護套
1、在三相分叉處和根部包繞填充膠使其外觀憑證，略呈蘋果型，就最大直徑大于電纜外徑約15mm
2、清潔電纜護套（安裝分支指套處）
3、套進分支指套，使其與芯線根部盡量靠緊，然后用慢火環形由指套根部往兩端先向下后向上加熱收縮固定，待完全收縮后，端部應有少量膠液擠出。
除了使用整盤電纜的長度也不能滿足供電長度需求，可以采用電纜中間接頭外，其余電纜不建議采用中間接頭，以減少電纜的故障可能性。
五、35kv電纜接頭注意事項：
1、電纜中間接頭的中間制作，應由經過專業訓練取得合格證書的電纜技工才能進行中間接頭制作和安裝，并應有專人負責工藝監督和施工記錄
2、中間接頭的制作應避免在雨天濕度較大的環境下進行，安裝環境的相對濕度應低于70%，當濕度大于時，可提高環境濕度或加熱電纜，還應做好防潮、防雨、防塵措施，嚴禁在霧或雨中施工
3、電纜線芯連接金具應采用符合標準的連接管和接線端子，其內徑應與電纜線芯緊密配合，間隙不應過打，截面宜為線芯的1.2-1.5倍。采用壓接是，壓接鉗和磨具應符合規格要求
4、制作電纜中間接頭前應檢查電纜絕緣狀況應良好，無受潮，附件與電纜一致，零部件應齊全無損傷，絕緣材料不受潮，密封材料不失效
5、制作電纜終端頭與中間接頭電纜線芯連接時，應清楚線芯和線管內壁的油污及氧化層
6、制作電纜中間接頭時，從剝切電纜開始應連接操作至完成，縮短絕緣暴露時間。在完成密封工序前必須連接工作，不允許中間斷停頓
7、在進行電纜中間接頭制作作業前，要辦理動火作業票方可作業：
（1）使用噴燈前，應進行各項檢查，并擰緊加氣孔蓋，不得有漏氣現象，噴燈的未燃燒前不得打氣
（2）噴燈放氣時，應將噴火熄滅，并應遠離明火地點，同時油面不得超過容積的四分之三
（3）點燃噴燈時，氣壓不得過大，在使用或傳遞噴燈時應注意周圍設備和人身安全。
8、用刀或其他工具時，不得對著人體
9、電纜中間接頭制作完畢后，按要求由高試工班做上試驗，試驗合格后，方可送電運作。更多關于35kv電纜高壓電纜中間接頭制作要點請關注電百科，盜載必究。
