低壓電纜接頭做法跟普通電纜一樣，主要是測量絕緣并套上熱縮套和接線端子等；下面就來介紹下低壓電纜接頭做法視頻及低壓電纜接頭做法圖解教程。
一、低壓電纜接頭做法步驟和工具
1、低壓電纜接頭做法步驟：測試電纜絕緣——剝電纜鎧甲，打卡子——焊接地線——包纏電纜、套電纜終端頭套——壓電纜芯線接線鼻子，與設備連接。
2、低壓電纜接頭做法工具：
1）電纜終端頭套、塑料帶、接線鼻子、鍍鋅螺絲、凡士林油、電纜卡子、電纜標牌、多股銅線等材料必須符合設計要求，并具備產品出廠合格證。
2）塑料帶應分黃、綠、紅、黑四色，各種螺絲等鍍鋅件應鍍鋅良好。
3）地線采用裸銅軟線或多股銅線，截面120號電纜以下16mm2150號以上25mm2表面應清潔，無斷股現象。
4）工具：壓線鉗、鋼鋸、扳手、鋼銼；鋼卷尺、搖表、萬用表、試鈴。
二、低壓電纜接頭做法圖解教程
1、搖測電纜絕緣：選用1000V搖表，對電纜進行搖測，絕緣電阻應在10MΩ以上，如果絕緣電阻不通過要詢問電纜廠家怎么處理；電纜搖測完畢后，應將芯線分別對地放電。

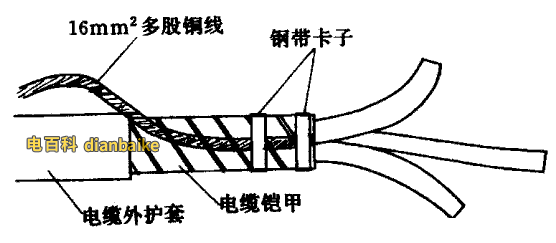

2、剝離鎧裝或者外護套：將地線的焊接部位用鋼銼處理，以備焊接，在打鋼帶卡子的同時，多股銅線排列整齊后卡在卡子里。利用電纜本身鋼帶寬的二分之一做卡子，采用咬口的方法將卡子打牢，必須打兩道，防止鋼帶松開，兩道卡子的間距為15mm，剝電纜鎧甲，用鋼鋸在第一道卡子向上臺階3～5mm處，鋸一環形深痕，深度為鋼帶厚度的2/3，不得鋸?fù)?。用螺絲刀在鋸痕尖角處將鋼帶挑起，用鉗子將鋼帶撕掉，隨后將鋼帶鋸口處用鋼銼修理鋼帶毛刺，使其光滑。

3、焊接地線：地線采用焊錫焊接于電纜鋼帶上，焊接應牢固，不應有虛焊現象，應注意不要將電纜燙傷。必須焊在兩層鋼帶上。

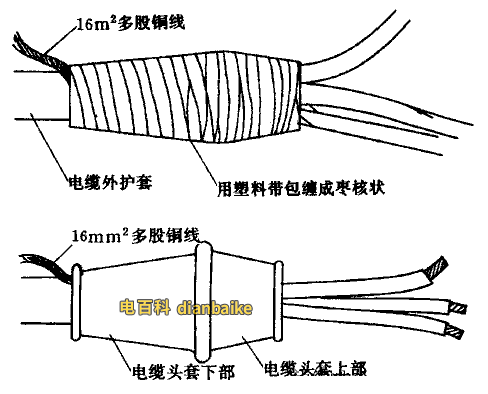

4、包纏電纜，套電纜終端頭套：剝?nèi)ル娎|統包絕緣層，將電纜頭套下部先套入電纜；根據電纜頭的型號尺寸，按照電纜頭套長度和內徑，用塑料帶采用半疊法包纏電纜。塑料帶包纏應緊密，形狀呈棗核狀，將電纜頭套上部套上，與下部對接、套嚴：

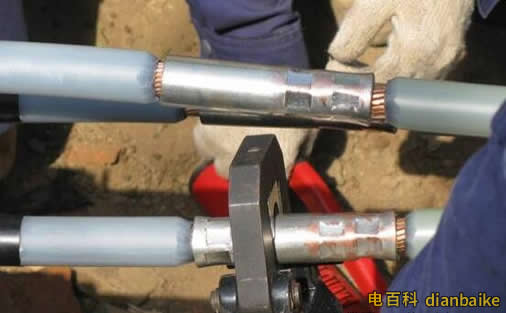

5、壓電纜芯線接線鼻子：從芯線端頭量出長度為線鼻子的深度，另加5mm，剝?nèi)ル娎|芯線絕緣，并在芯線上涂上凡士林；將芯線插入接線鼻子內，用壓線鉗子壓緊接線鼻子，壓接應在兩道以上；根據不同的相位，使用黃、綠、紅、黑四色塑料帶分別包纏電纜各芯線至接線鼻子的壓接部位；將作好終端頭的電纜，固定在預先做法的電纜頭支架上，并將芯線分開；根據接線端子的型號，選用螺栓將電纜接線端子壓接在設備上，注意應使螺栓由上向下或從內向外穿，平墊和彈簧熱應安裝齊全。
三、低壓電纜接頭做法視頻

電纜接頭制作完畢以后，應立即與設備聯接好，不得亂放，以防損傷成品；在電纜頭附近用火時，應注意將電纜頭保護好，防止將電纜頭燒壞或烤傷。有些電纜頭系塑料制品，應注意不受機械損傷。更多關于低壓電纜接頭安裝問題請關注電百科，盜載必究。
