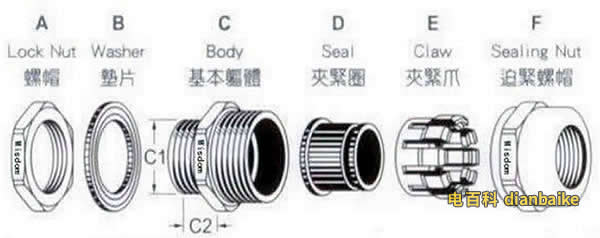

電纜中間接頭示意圖
一、同軸電纜接頭做法
制作同軸電纜BNC接頭同軸電纜兩端通過BNC接頭連接T型BNC頭，通過T型BNC頭連接網卡，用同軸電纜組網需在同軸電纜兩端制作BNC接頭。BNC接頭有壓接式、組裝式和焊接式，制作壓接式BNC接頭需要專用卡線鉗和電工刀。
壓接式BNC接頭制作步驟如下:
1、剝線
同軸電纜由外向內分別為保護膠皮、金屬屏蔽網線（接地屏蔽線）、乳白色透明絕緣層和芯線（信號線），芯線由一根或幾根銅線構成，金屬屏蔽網線是由金屬線編織的金屬網，內外層導線之間用乳白色透明絕緣物填充，內外層導線保持同軸固稱為同軸電纜。剝線用小刀將同軸電纜外層保護膠皮剝?nèi)?.5cm，小心不要割傷金屬屏蔽線，再將芯線外的乳白色透明絕緣層剝?nèi)?.6cm，使芯線裸露。
2、連接芯線
購回的BNC接頭由BNC接頭本體、屏蔽金屬套筒、芯線插針由三件組成，芯線插針用于連接同軸電纜芯線;剝好線后請將芯線插入芯線插針尾部的小孔中，用專用卡線鉗前部的小槽用力夾一下，使芯線壓緊在小孔中。
可以使用電烙鐵焊接芯線與芯線插針，焊接芯線插針尾部的小孔中置入一點松香粉或中性焊劑后焊接，焊接時注意不要將焊錫流露在芯線插針外表面，會導致芯線插針報廢。
注意:如果你沒有專用卡線鉗可用電工鉗代替，但需注意一是不要使芯線插針變形太大，二是將芯線壓緊以防止接觸不良。
3、裝配BNC接頭
連接好芯線后，先將屏蔽金屬套筒套入同軸電纜，再將芯線插針從BNC接頭本體尾部孔中向前插入，使芯線插針從前端向外伸出，最后將金屬套筒前推，使套筒將外層金屬屏蔽線卡在BNC接頭本體尾部的圓柱體;
4、壓線
保持套筒與金屬屏蔽線接觸良好，用卡線鉗上的六邊形卡口用力夾，使套筒形變?yōu)榱呅?。重?fù)上述方法在同軸電纜另一端制作BNC接頭即制作完成。使用前最好用萬用電表檢查一下，斷路和短路均會導致無法通信，還有可能損壞網卡或集線器。
注意:制作組裝式BNC接頭需使用小螺絲刀和電工鉗，按前述方法剝線后，將芯線插入芯線固定孔，再用小螺絲刀固定芯線，外層金屬屏蔽線擰在一起，用電工鉗固定在屏蔽線固定套中，最后將尾部金屬擰在BNC接頭本體上。
制作焊接式BNC接頭需使用電烙鐵，按前述方法剝線后，只需用電烙鐵將芯線和屏蔽線焊接BNC頭上的焊接點上，套上硬槊料絕緣套和軟槊料尾套即可。
二、光纖接頭做法：
1、開剝光纜，并將光纜固定到接續盒內。注意不要傷到束管,開剝長度取1m左右，用衛生紙將油膏擦拭干凈,將光纜穿入接續盒,固定鋼絲時一定要壓緊,不能有松動。否則,有可能造成光纜打滾折斷纖芯。
2、分纖將光纖穿過熱縮管。將不同束管，不同顏色的光纖分開，穿過熱縮管。剝?nèi)ネ扛矊拥墓饫w很脆弱，使用熱縮管，可以保護光纖熔接頭。
3、熔接，并在使用中和使用后及時去除熔接機中的灰塵，特別是夾具，各鏡面和V型槽內的粉塵和光纖碎未。CATV使用的光纖有常規型單模光纖和色散位移單模光纖，工作波長也有1310nm和1550nm兩種。所以，熔接前要根據系統使用的光纖和工作波長來選擇合適的熔接程序。如沒有特殊情況，一般都選用自動熔接程序。
4、制作光纖端面。光纖端面制作的好壞將直接影響接續質量，所以在熔接前一定要做好合格的端面。用專用的剝線鉗剝?nèi)ネ扛矊樱儆谜淳凭那鍧嵜拊诼憷w上擦拭幾次，用力要適度，然后用精密光纖切割刀切割光纖，對0.25mm（外 涂層）光纖，切割長度為8mm-16mm，對0.9mm（外涂層）光纖，切割長度只能是16mm。
5、放置光纖。將光纖放在熔接機的V形槽中，小心壓上光纖壓板和光纖夾具，要根據光纖切割長度設置光纖在壓板中的位置，關上防風罩，即可自動完成熔接，只需11秒。
6、移出光纖用加熱爐加熱熱縮管。打開防風罩，把光纖從熔接機上取出，再將熱縮管放在裸纖中心，放到加熱爐中加熱。加熱器可使用20mm微型熱縮套管和40mm及60mm一般熱縮套管，20mm熱縮管需40秒，60mm熱縮管為85秒。
7、盤纖固定。將接續好的光纖盤到光纖收容盤上，在盤纖時，盤圈的半徑越大，弧度越大，整個線路的損耗越小。所以一定要保持一定的半徑，使激光在纖芯里傳輸時，避免產生一些不必要的損耗。
8、密封和掛起。野外接續盒一定要密封好，防止進水。熔接盒進水后，由于光纖及光纖熔接點長期浸泡在水中，可能會先出現部分光纖衰減增加。套上不銹鋼掛鉤并掛在吊線上。至此，光纖熔接完成。更多關于電纜接頭問題請關注電百科，盜載必究。
