10kv電纜主要由導體、絕緣層和外護層組成，這次介紹的是三芯高壓電纜終端頭制作視頻（高清）；從電纜剝皮到安裝接線端子到密封步驟詳細，下面就帶大家來了解下10kv電纜終端頭制作視頻。
一、10kv電纜終端頭
電纜終端頭安裝方式有冷縮和熱縮兩種，冷縮的一套終端頭價格會貴點；一般用戶選擇熱縮的就可以了，操作步驟其實差不多，就是熱縮電纜終端頭需要用噴燈加熱固定。
二、10kv電纜終端頭制作視頻（高清）
1、切割電纜，將待接頭的兩段電纜自斷口處交疊，交疊長度為200~300mm。
2、剝皮處理，按圖紙規定長度剝除外護層，切口應整齊
3、剝切鎧裝層：由外護層斷口處向電纜端部量取規定長度的鎧裝層，用銅扎線綁扎固定后其余剝除。切割深度不得超過鎧裝厚度的2/3，切口應齊平，不應有尖角、毛刺，切割時勿傷內層結構。
4、剝除內襯層及填充物，在鎧裝斷開處保留規定長度的內襯層，其余剝除。切口應整齊，不得傷及銅屏蔽層。
5、安裝接地線，打磨鎧裝上接地線焊區，用接地線連通每相銅屏蔽和鎧裝，并焊牢。如采用雙接地，鎧裝層和銅屏蔽層應分別單獨焊接地線。焊點及扎絲頭應處理平整，不應留有尖角、毛刺；地線的密封段應做防潮處理（滲錫或包密封膠）
6、包繞填充膠：在電纜分叉根部包繞填充膠外形似橄欖狀，外徑略大于電纜本體。在處理干凈的地線和外護層切口處朝電纜方向繞包一層密封膠，接觸密封材料的部位應清洗打磨，去除油污。

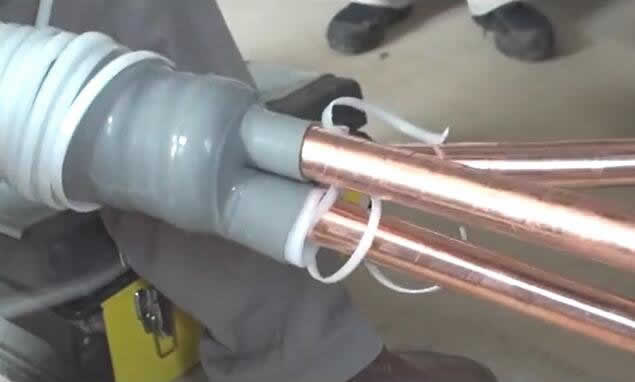

7、固定指套：將指套套入三叉根部，由指套根部依次向兩端加熱，將其收縮固定。噴燈火焰朝收縮方向，軟硬適中并不斷旋轉、移動，收縮應均勻，避免燒焦材料。
8、剝除銅屏蔽層：由指套端部量取規定長度的銅屏蔽層，用PVC膠帶臨時固定后，其余剝除。銅屏蔽不能松散，切口應齊平，不得留有尖角，不得傷及半導電層。
9、剝除外半導電層：由銅屏蔽端部保留規定長度外半導電層，其余剝除。切口應平齊，切勿傷及主絕緣層。
10、清潔絕緣表面：去除絕緣表面殘存的半導電顆粒，打磨清洗絕緣表面，并均勻涂一層硅脂。
11、固定應力管：應力管搭接規定長度的銅屏蔽，加熱收縮。噴燈火焰溫度不宜過高，火焰朝收縮方向，并不斷旋轉移動。
12、剝除主絕緣：在線芯端部按照端子孔深加5㎜剝?nèi)ゾ€芯絕緣。不得傷及導電線芯
13、切削反應力錐：自主絕緣斷口處量取40㎜，削成35㎜錐體，留5㎜半導電層。要求錐體過度平滑、圓整。
14、壓接端子：每個端子層壓2道。應將端子孔內以及線芯表面擦拭干凈，清除氧化層和油污。采用局部壓接時，順序是先外后內，采用整體壓接時，順序是先內后外，壓接后的端子應無尖角毛刺，以免造成電場惡化，壓坑可用半導電帶填平。
15、繞包密封膠：在反應力處包繞密封膠（或J-20絕緣自粘帶）并搭蓋端子10㎜。繞包層表面應連續光滑。
16、安裝絕緣管：將絕緣管套至三叉根部，加熱收縮固定，按工藝要求的起始收縮部位和方向順序收縮，有利于排除氣體，開始加熱時火焰緩慢接近材料，不斷移動，旋轉加熱，以確保收縮均勻并避免燒焦材料。收縮完畢的熱縮管，應光滑無皺折，并能清晰地看到內部結構的輪廓。
17、固定密封管：將密封管套至端子絕緣連接處，先預熱端子，再從端子側開始加熱收縮。密封處應預先打磨并包膠。
18、固定相色管：將相色管套在密封管上，加熱固定，戶內頭安裝完畢。
19、固定雨裙：將防雨裙加熱頸部固定在絕緣管上，戶外頭安裝完畢。
其實很多電纜終端頭廠家都會提供具體安裝視頻或者有專業人員指導，具體以廠家提供操作手冊或者視頻為準；喜歡就關注電百科，盜載必究。
