一、電纜接頭型號
1、電線電纜接頭分為終端頭和銅鼻子，還有中間連接器，電纜終端頭一般110KV、35KV、10KV、6KV等，又分三芯交聯熱縮/冷縮電纜頭，單芯交聯熱縮/冷縮電纜頭，以導線型號分：
25——50平方；
70——120平方；
150——240平方；
300——400平方；
可根據用途又分為戶內和戶外兩種。

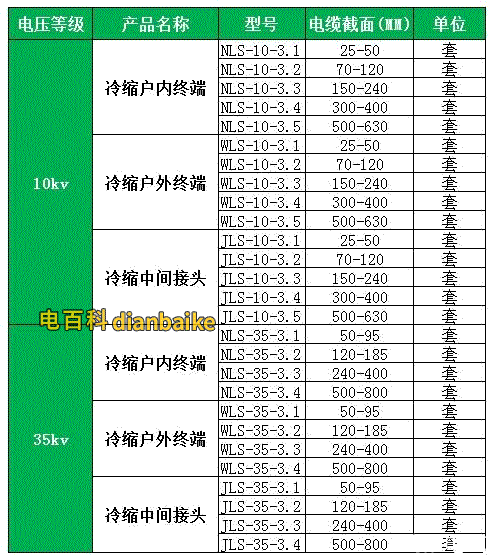

舉例就是10KV三芯、單芯交聯熱縮/冷縮電纜頭，戶內/戶外：70---120型；戶外有雨裙，戶內沒有例 70---120通用一種電纜頭 ,也有用樹脂澆的密封防爆電纜頭。如下圖所示電纜終端頭型號表：
2、銅鼻子型號規格及含義：
例如：OT10-8： O是代表型號，T是代表材質，10代表接線平方，（用與接8-10平方的線纜）。 -8代表螺釘孔徑。
銅鼻子規格：
0.5-8平方一般常用型號是OT,UT,RV,RNB,SNB,C45,SC等
10平方以上的銅鼻子常用型號是：DT,DTG,DL,DTL,SC,JM,JG,GT,GL 等
1.25平方，2平方，3.5平方，5.5平方，8平方，10平方，16平方，25平方，35平方，50平方，70平方，95平方，120平方，150平方，185平方，240平方，300平方，400平方，500平方，630平方，800平方。
電纜鼻子常用型號：DT，DTG，DTL1，DTL2，DL，GTY，GTL，SC，JG，JM，C45，OT，DIN，AUS，RV，SV，GTY，BV，F(xiàn)DD， MDD，VE，EN，TE，MPD，F(xiàn)RD，PBDD，F(xiàn)DFD，PTV等。
DT銅鼻子，DTL，DTG，GT等型號又是什么意思呢？
D代表壓接型接線端子
G在型號前面，代表壓接型連接管，比如GT，GL
G在型號后面，代表制作材料為管形材料。比如：DTG，表示是用銅管制作。
T代表銅，L代表鋁，TL代表銅鋁過渡，LT代表鋁銅過渡。
組合舉例：DT就是壓接型銅接線端子（也稱堵油型）DTL就是壓接型銅鋁過渡接線端子
但值得注意的是，DT在國標中代表現實中的DTG 就是用銅管作的。
堵油型的在國標中加了個M，型號是DTM，現實中把這個M去掉了，DT就代表用銅棒制作的堵油型的。
有沒有看暈，簡單的說國標中的DTM和DLM，是現實中的DT和DL。國標中的DT是現實中的DTG。
端頭端子型號說明：
R——圓形端頭
S——叉形端頭
H——鉤形端頭
PT——針形端頭
FD——母接頭
MD——公接頭
FR——子彈形母接頭
MP——子彈形公接頭
DB——片形端頭
LS——鎖扣叉形端頭
FS——凸形叉形端頭
LB——凹片形端頭
BV——長形中間接頭
FLD——旗形母接頭
FDF——母全絕端頭
PVT——短形中間接頭
BNY——透明尼龍長形中間接頭
PBD——肩背公，母接頭
YD——鑲銅套
NB——裸端頭
V——代表帶絕緣護套
比如：RV1.25-4S 中的R是圓形端頭，V是指要帶絕緣護套 1.25是指導線使用范圍（0.5-1.5mm2）,4是指螺絲孔大小，書面語：螺栓直徑為4mm， S代表小號頭寬。L代表大號頭寬。 M代表中號頭寬，M用貨量少。

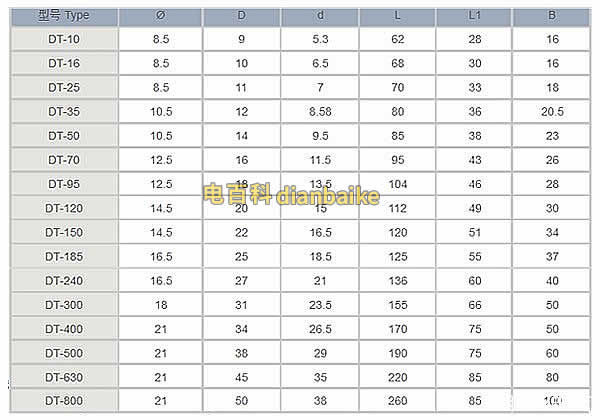

銅鼻子規格及銅鼻子型號：
三、電纜接頭做法圖解及電纜終端接頭施工視頻集合
1）電纜接頭做法圖解步驟（圖片來源網絡）。
1，切割電纜;將待接頭的兩段電纜自斷口處交疊，交疊長度為200~300mm;量取交疊長度的中心線并作記號，同時將黑色填充保留后翻，不要割斷。
2，芯線處理;將熱縮套件中一長一短兩根直徑最大的黑色塑料管分別套入兩段電纜，然后處理線芯。

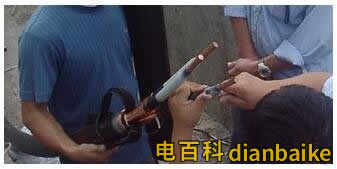

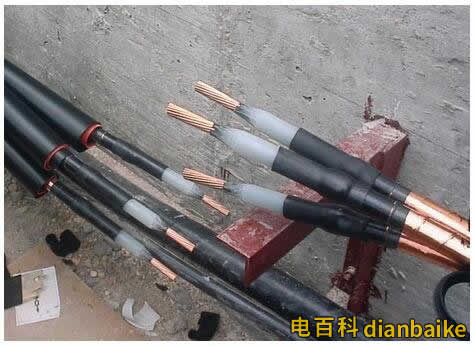

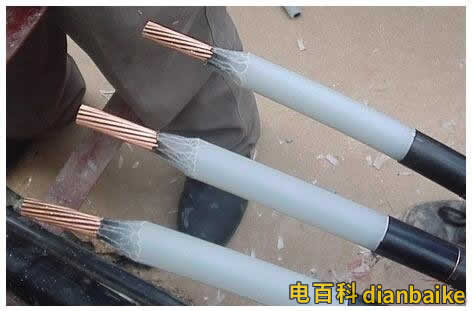

3，鉛筆頭特寫;鉛筆頭處理用來分散電場分布應力。

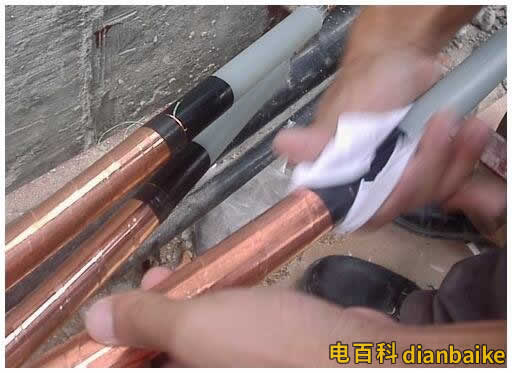

4，清潔半導層;用附帶的清洗劑清潔芯線(注意整個過程操作者要保持手的干凈)。

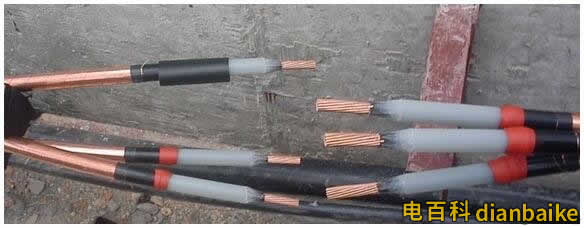

5，包纏應力控制管;包纏應力疏散膠并套入應力控制管(圖中黑色短管)。
6，烘烤應力控制管;右側為烘好的應力管。

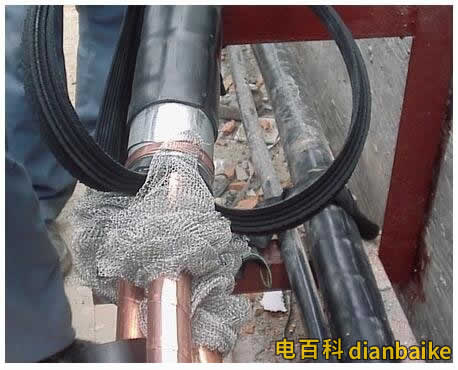

7，在長端尾部套入屏蔽銅網。

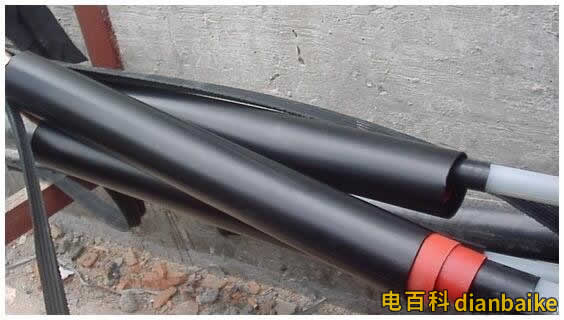

8，在長端依次套入絕緣材料，短端套入內半導電管;在長端按圖所示，依次套入(1，內層紅色內絕緣管)、(2，中間紅色外絕緣管)、(3，外層黑色外半導電管);在短端套入黑色內半導電管。

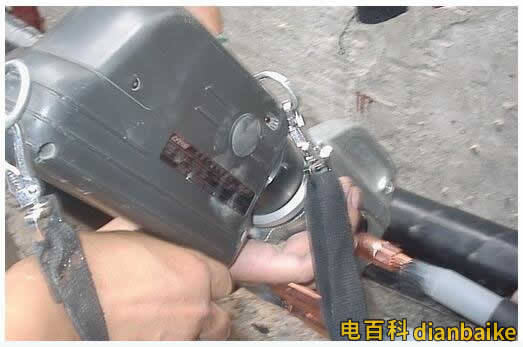

9，壓接芯線;注意壓接質量。
10，打磨壓接頭;(打磨為了消除尖端放電)。

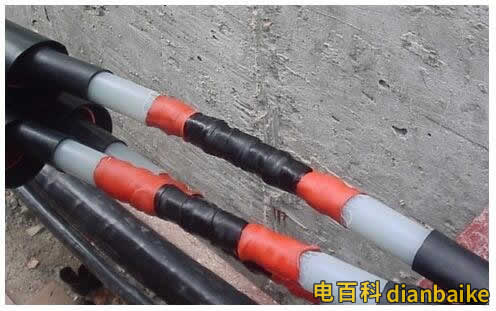

11，在接頭上包繞黑色半導電帶，在鉛筆頭上用應力膠填充。在接頭上包繞黑色半導電帶，包纏后接頭處外徑與主絕緣大小一致;在鉛筆頭上用紅色應力膠填充，將鉛筆頭填瞞。

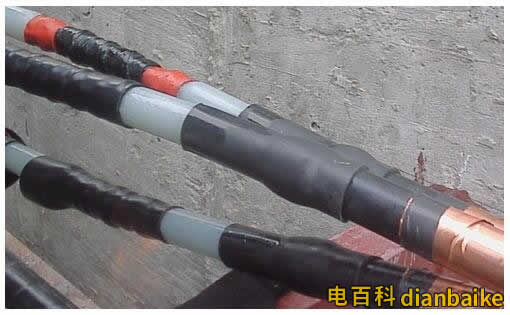

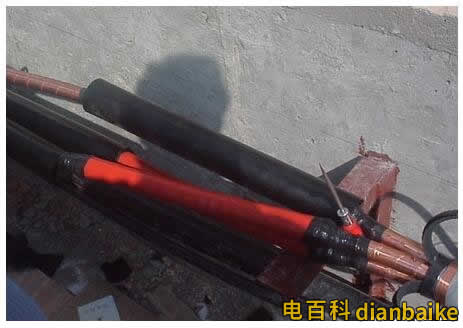

12，烘烤內半導電管;將短端已經套入的黑色內半導電管移至接頭上烘烤收縮，用配套清潔劑清潔整個芯線的絕緣層(白)和半導電管(黑)及應力管(黑)。

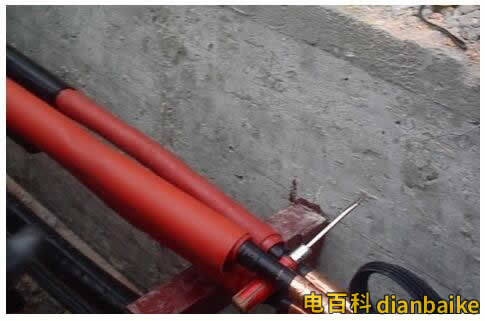

13，烘烤內絕緣;將套入長端最內層的紅色內絕緣管移至接頭上，在該管兩管口部位包繞熱熔膠，然后從中間向兩端加熱收縮。

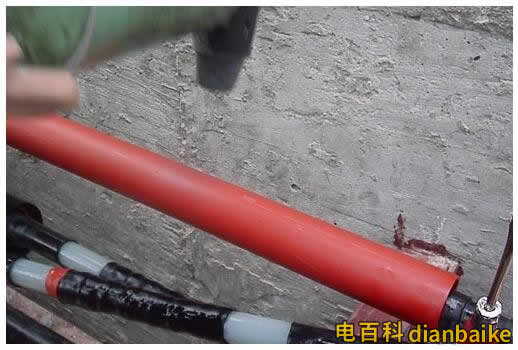

14，烘烤外絕緣管;將套入長端第二層的紅色外絕緣管移至接頭上，在該管兩管口部位包繞熱熔膠，然后從中間向兩端加熱收縮，完成后在兩端包繞高壓防水膠布密封。
15，烘烤外半導電層;將套入長端最外層的黑色外半導電層移至接頭上，在該管兩管口部位包繞熱熔膠，然后從中間向兩端加熱收縮。

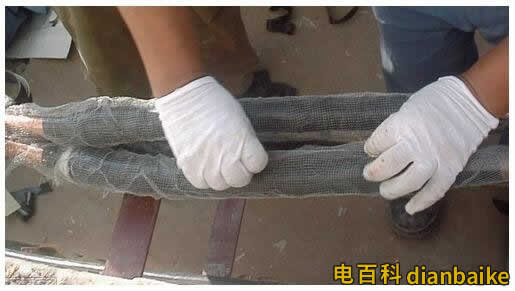

16，各相分別套入銅網屏蔽;將套入長端同屏蔽網移至接頭上，用手將屏蔽網在各相上整平，同時注意將銅網兩端壓在電纜原來的屏蔽層上，用錫焊焊接。

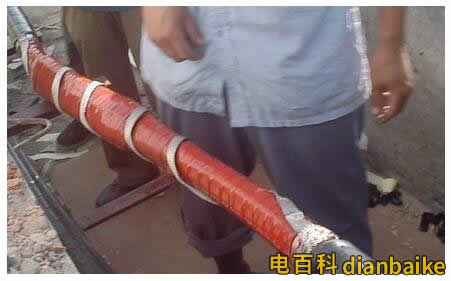

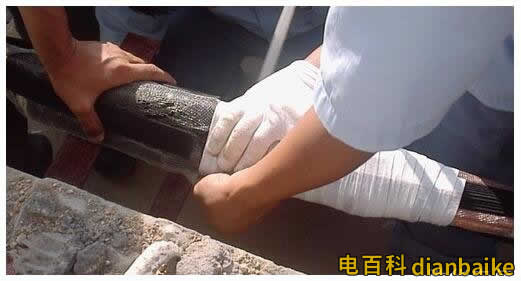

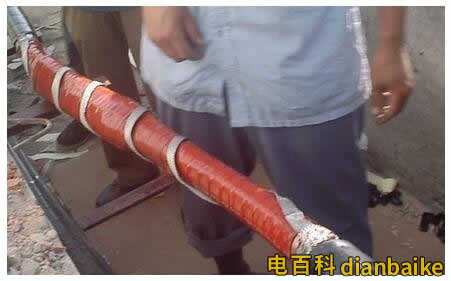

17，綁扎，整形;將原來切割電纜時翻起的填充物(見圖1)從新翻回，然后用白紗帶將三相芯線綁扎在一起，注意：接頭是否圓潤平整，全在這里了。
18，綁扎，整形2;有條件可在白紗帶外再包繞一層高壓熱縮帶，增加密封絕緣度，無條件不包也可。
19，焊接地線;用附帶的編織銅線將接頭兩端的保護鋼鎧聯結(焊接)起來。
20，烘烤外護層;將一端電纜中早已套入的長外護套管移到超過壓接管位置時開始熱縮。
21，烘烤外護層2;將另一端電纜中早已套入的短外護套管移到超過壓接管位置，套住先收縮的長外護套管100mm時開始熱縮。

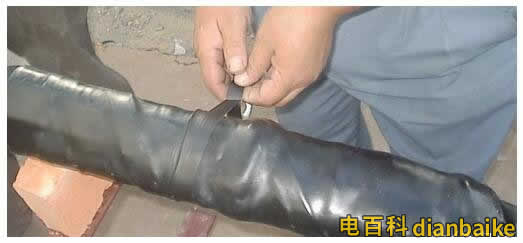

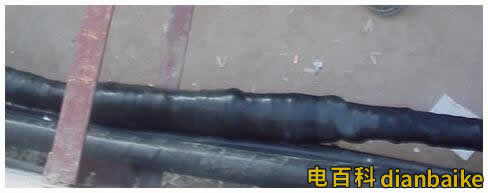

22，完成;用黑膠布在外護套交疊處做包纏封口處理，至此，電纜中間頭制作結束!
2）電纜接頭做法視頻：
1、10KV熱縮電纜頭安裝視頻
2、電纜中間接頭制作工藝教程
3、現場電纜接頭施工視頻：
