鋁芯電纜載流量是電纜選擇型號規格的重要參考依據，電纜敷設在空氣中和埋地的電纜載流量也是不一樣的；下面就來介紹下鋁芯電纜載流量一覽表及鋁芯電纜載流量估算口訣等。
一、鋁芯電纜載流量計算口訣
二點五下乘以九，往上減一順號走。
三十五乘三點五，雙雙成組減點五。
條件有變加折算，高溫九折銅升級。
穿管根數二三四，八七六折滿載流。
“二點五下乘以九，往上減一順號走”說的是2．5mm’及以下的各種截面鋁芯絕緣線，其載流量約為截面數的9倍。如2．5mm’導線，載流量為2．5×9＝22．5(A)。從4mm’及以上導線的載流量和截面數的倍數關系是順著線號往上排，倍數逐次減l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三點五，雙雙成組減點五”，說的是35mm”的導線載流量為截面數的3．5倍，即35×3．5＝122．5(A)。從50mm’及以上的導線，其載流量與截面數之間的倍數關系變?yōu)閮蓚€兩個線號成一組，倍數依次減0．5。即50、70mm’導線的載流量為截面數的3倍；95、120mm”導線載流量是其截面積數的2．5倍，依次類推。
“條件有變加折算，高溫九折銅升級”。上述口訣是鋁芯絕緣線、明敷在環境溫度25℃的條件下而定的算出后乘以0.9。
若是穿管敷設（包括槽板等敷設、即導線加有保護套層，不明露的），計算后，再打八折；若既穿管敷設，溫度又超過25℃，則打八折后再打九折，或簡單按一次打七折計算。
鋁芯裸線加一半：同樣截面裸鋁線與鋁芯絕緣線比較，載流量可加大一半。對裸鋁線載流量的計算： 當截面為16平方毫米時，則載流量為16×4×1.5═96安，若在高溫下，則載流量為16×4×1.5×0.9=86.4安。
“銅線升級算”，即將銅導線的的截面排列順序提升一級，再按相應的鋁線條件計算。 例如截面為35平方毫米裸銅線環境溫度為25℃，載流量的計算為：按升級為50平方毫米裸鋁線即得50×3×1.5=225安. 對于電纜，口訣中沒有介紹。一般直接埋地的高壓電纜，大體上可直接采用第一句口訣中的有關倍數計算。比如35平方毫米高壓鎧裝鋁芯電纜埋地敷設的載流量為35×3=105安。95平方毫米的約為95×2.5≈238安。 三相四線制中的零線截面，通常選為相線截面的1/2左右。當然也不得小于按機械強度要求所允許的最小截面。在單相線路中，由于零線和相線所通過的負荷電流相同，因此零線截面應與相線截面相同。
二、各種型號規格的鋁芯電纜載流量對照表
1、BLV鋁芯電線載流量一覽表：

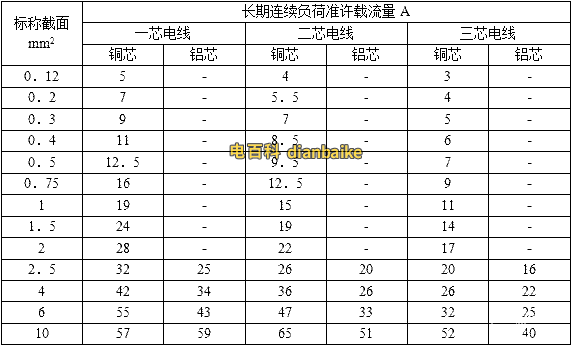

2、RV、BLVV鋁芯電線載流量：

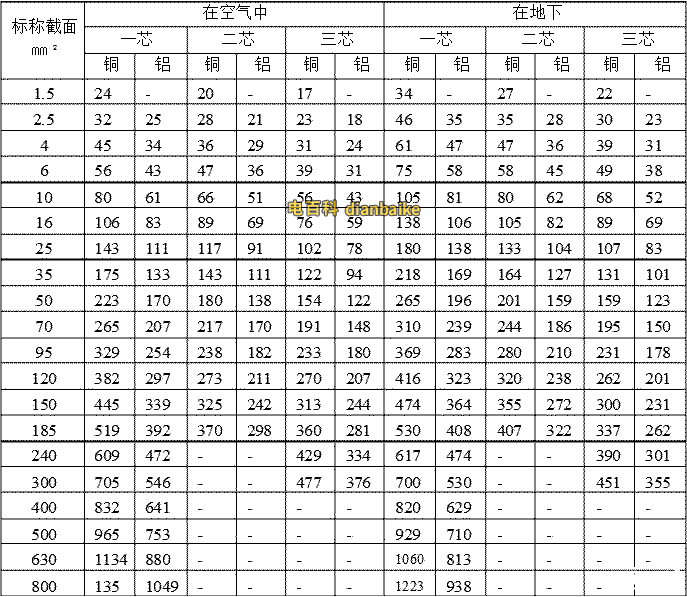

3、VLV鋁芯電纜土壤和空氣中電纜載流量對照表
3+1芯或4芯VLV鋁芯電纜土壤和空氣中電纜載流量對照表

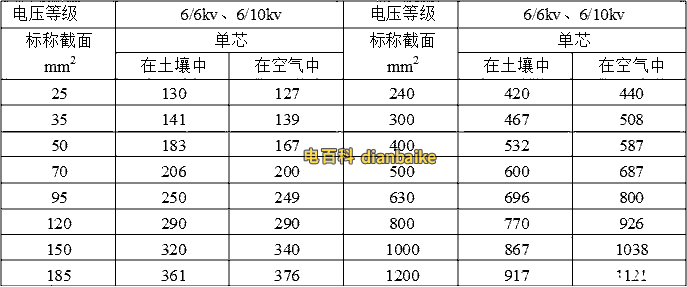

4、VLV22鋁芯電纜載流量對照表

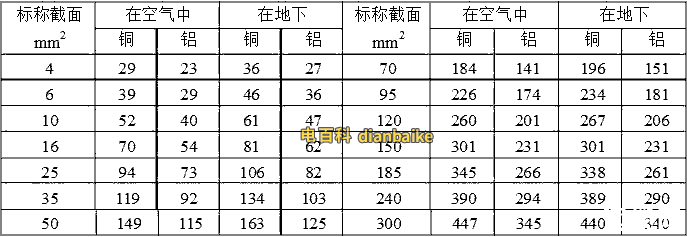

3+1芯或4芯VLV22鋁芯電纜載流量表：

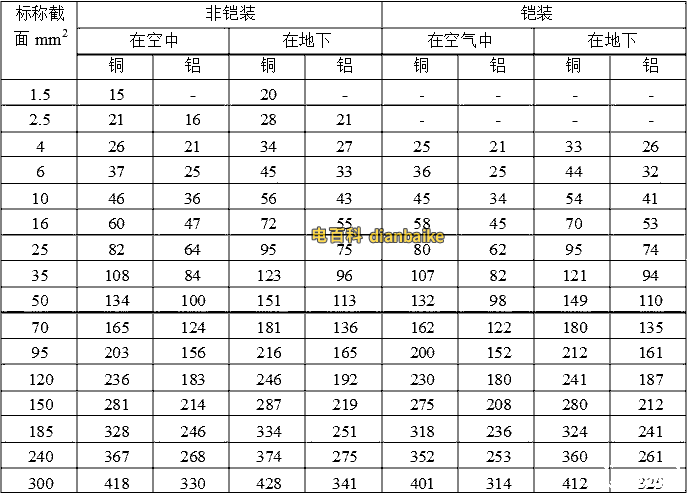

4+1芯或5芯VLV22鋁芯電纜載流量表

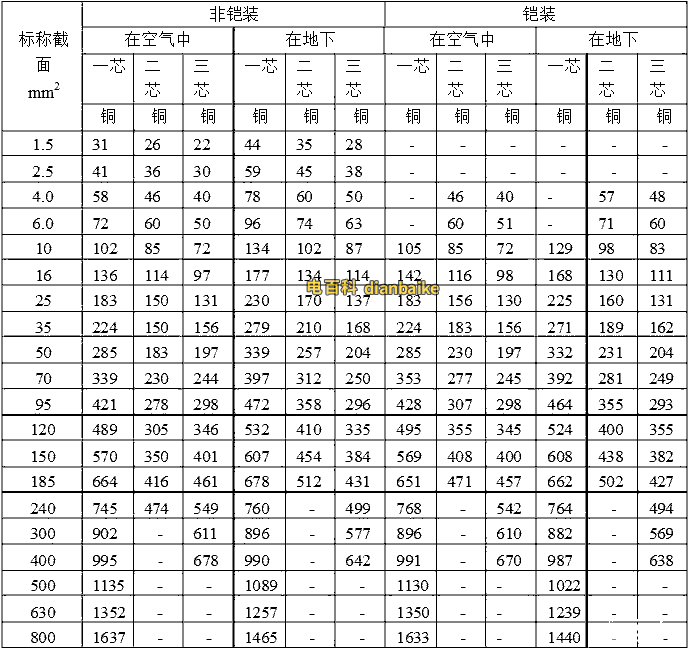

4、YJLV鋁芯電纜載流量對照表（0.6/1kv~1.8/3kv）
3+1芯或4芯YJLV鋁芯電纜和3+2芯或4+1芯或5芯鎧裝和非鎧裝鋁芯電纜載流量表：
YJLV和YJLV22鋁芯電纜載流量表（3.6/6kv）：
YJLV和YJLV22鋁芯電纜載流量表（6/6kv，6/10kv）：

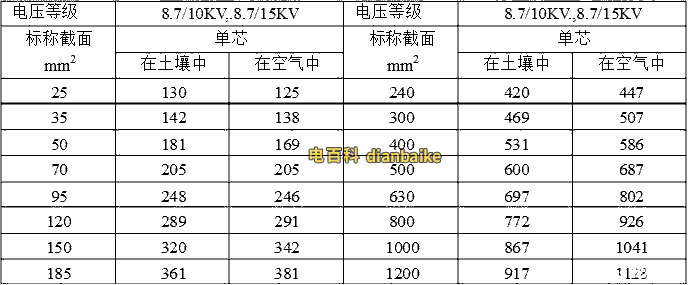

YJLV和YJLV22鋁芯電纜載流量表（8.7/10kv，8.7/15kv）：
三芯YJLV、YJLV22（3.6/6kv）鋁芯電纜載流量表：

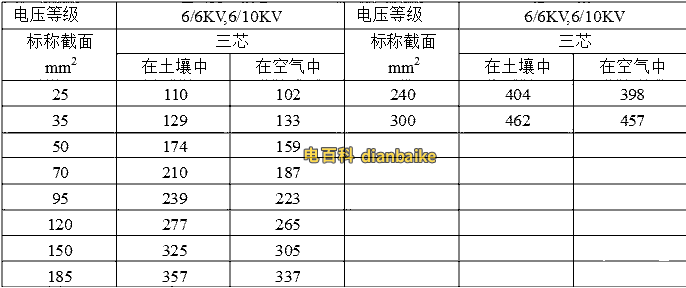

三芯YJLV、YJLV22（6/6kv、6/10kv）鋁芯電纜載流量表：

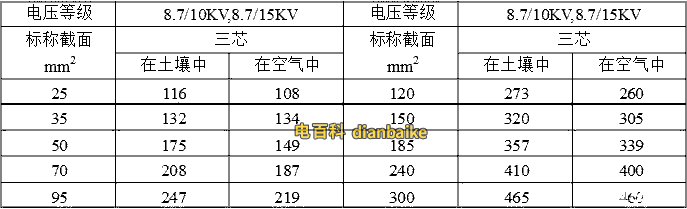

三芯8.7/10kv-YJLV、8.7/10kv-YJLV22、8.7/15kv-YJLV、8.7/15kv-YJLV22鋁芯電纜載流量表：
4、架空絕緣鋁芯電纜JKLV電纜載流量：
架空絕緣電纜10kv-JKLY、35kv-JKLY鋁芯電纜載流量：
