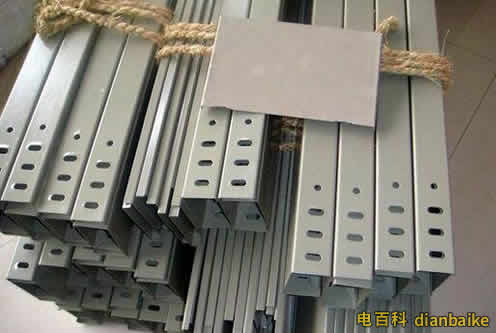

電纜橋架作為布線工程的一個配套項目，設計選型過程應根據弱電各個系統纜顯得類型、數量，合理選定適用的橋架。電纜橋架的安裝要求是什么，最終的目的是讓每一個客戶都能熟練的掌握安裝技巧。
1) 槽式大跨距電纜橋架由室外進入建筑物內時，橋架向外的坡度不得小于1/100。
2) 電纜橋架與用電設備交越時，其間的凈距不小于0.5mm。
3) 兩組電纜橋架在同一高度平行敷設時，其間凈距不小于0.6m。
4) 在平行圖上繪出橋架的路由，要注明橋架起點、終點、拐彎點、分支點及升降點的坐標或定位尺寸、標高，如能繪制橋架敷設軸測圖，則對材料統計將更精確。
直線段：注明全長、橋架層數、標高、型號及規格。
拐彎點和分支點：注明所用轉彎接板的型號及規格。
升降段：注明標高變化，也可用局部大樣圖或剖面圖表示。

5）橋架支撐點，如立柱、托臂或非標準支、構架的間距、安裝方式、型號規格、標高、可同意在平面上列表說明，也可分段標出用不同的剖面圖、單線圖或大樣圖表示。
6）電纜引下點位置及引下方式，一般而言，大批電纜引下可用垂直彎接板和垂直引上架，少量電纜引下可用導板或引管，注明引下方式即可。
7）電纜橋架易高出地面2.2米以上，橋架頂部距頂棚或其他障礙物不應小于0.3米，橋架寬度不宜小于0.1米，橋架內橫斷面的填充率不應超過50%。
8）電纜橋架內纜線垂直敷設時，在纜線的上端和每間隔1.5米處應固定橋架的支架上，水平敷設時在纜線的首、尾、轉彎及每間隔3-5米處進行固定。
9）在吊頂內設置時，槽蓋開啟面應保持80mm的垂直凈空，線槽截面利用率不應超過50%。
10）布放在線槽的纜線可以不綁扎，槽內纜線應順直盡量不交叉。纜線不應溢出線槽，在纜線進出線槽部位轉彎處應綁扎固定。垂直線槽布放纜線應每間隔1.5米固定在纜線支架上。
11）在水平、垂直橋架和垂直線槽中敷設線時，應對纜線進行綁扎。4對線電纜以24根為束，25對或以上主干線電纜、光纜及其它型號電纜應根據纜線的類型、纜徑、纜線芯數分束綁扎。綁扎間距不宜大于1.5米，扣間距應均勻，松緊適度。
12）橋架水平敷設時，支撐間距一般為1.5-3米，垂直敷設時固定在建筑物構體上的間距宜小于2米。

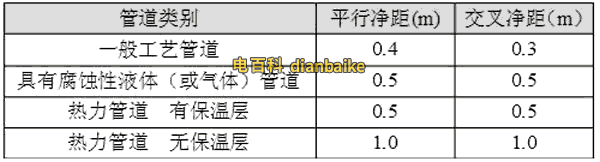

電纜橋架與各種管道的最小凈距離

電纜橋架與各種管道的最小凈距離表
詳細電纜橋架規范請瀏覽word文檔：
免費下載：電纜橋架安裝規范.doc  密碼: 7ke7。更多關于電纜橋架安裝問題請關注電百科，盜載必究。
