一、電纜橋架
根據應用不同分為槽式、托盤式和梯架式、網格式等結構，由支架、托臂和安裝附件等組成。可以獨立架設, 也可以敷設在各種建(構)筑物和管廊支架上，體現結構簡單、造型美觀、配置靈活和維修方便等特點，全部零件均需進行鍍鋅處理，安裝在建筑物外露天的橋架，如果是在鄰近海邊或?qū)儆诟g區，則材質必須具有防腐、耐潮氣、附著力好， 耐沖擊強度高的物性特點。
二、電纜橋架規格型號表

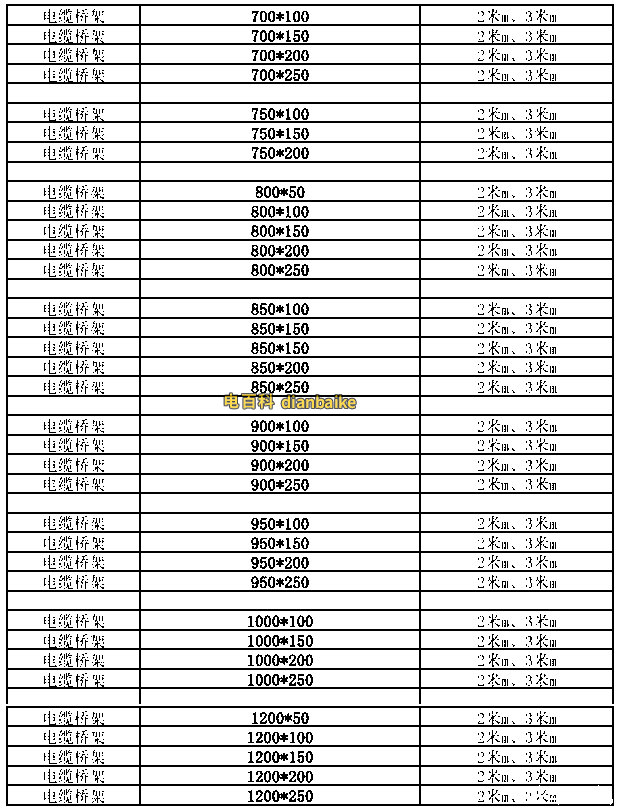

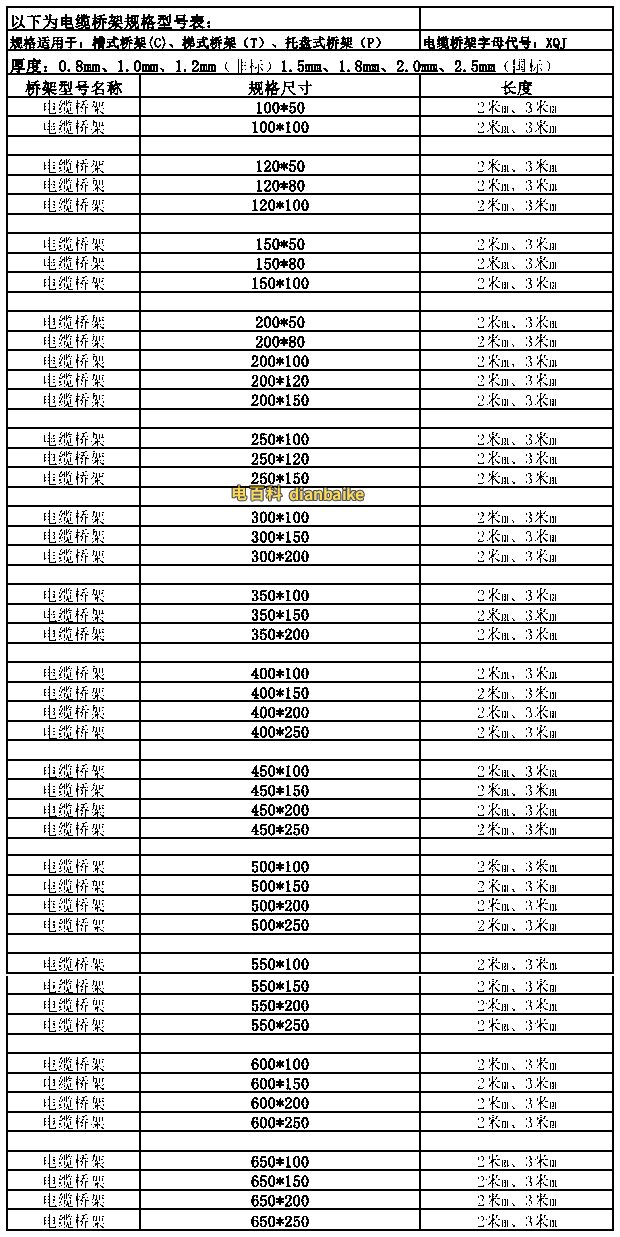

電線電纜橋架規格型號表，附帶每個規格的市場價格；僅供參考。
三、最新電纜橋架規格型號表大全
四、電纜橋架彎頭做法圖解

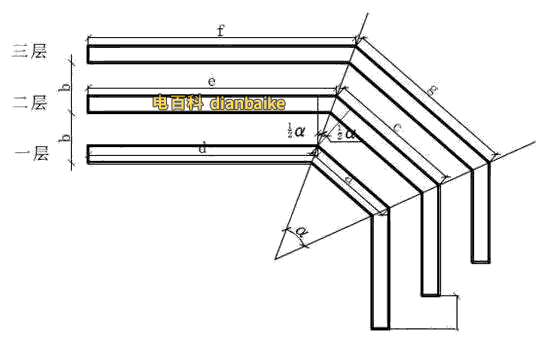

圖解橋架彎頭做法：
（一）、單個彎頭的制作方法：
（二）、多層等間距等高電纜橋架任意角彎頭制作方法
制作方法及步驟：
本圖的角α值同“一”中角α值；本圖的b值與“一”中的b值不同，為層間距值。
1、制作第一層彎頭：
第一層兩個彎頭的做法同“一”中彎頭的做法，兩個彎頭間距a值由現場確定，但需滿足電纜彎曲半徑的要求。
2、制作第二層彎頭：
（1）計算第二層橋架第一個彎頭的定位尺寸e：首先量出第一層橋架定位尺寸d值，則e=d+btg1/2α
式中：b為層間距，角α值同“一”中角α值
（2）依照“一”的方法制作第二層彎頭的第1個切口α；
（3）計算兩個彎頭間距c值：
式中：b為層間距，a為第一層橋架兩個彎頭的間距
（4）依照“一”的方法制作第二層彎頭的第2個切口α；
（5）計算補償尺寸h：h=2 btg1/2α
3、制作第三層彎頭：
制作方法同第二層彎頭f=e+btg1/2α，g=2btg1/2α+c注：多列等間距等寬橋架任意角彎頭的制作方法與多層等間距等高橋架任意角彎頭的制作方法相同。
（三）、多層“之”形彎頭的作法：
與“二”類似，只是a、c、g值相等，所切的兩個α角在橋架的兩邊。
五、電線橋架規格及尺寸
電線電纜橋架常見規格槽式（全封閉式）電纜橋架常見規格有：
250×250 150×250 150×300 100×250 150×200
梯級式電纜橋架常見規格有：
100×200 150×200 100×600 150×600
100×800 150×800 100×500 150×500
100×300 150×300 100×400 150×400
電纜橋架規格表示方法:
XQJ---形式－－類別－－規格
XQJ表示匯線橋架系列
形式表示結構形式（用中文第一個漢語拼音的大寫字母 T為梯級式、P為托盤式 C為槽式、ZH為組合式）
類別表示類別種類序號（用阿拉伯數字加英語字母表示）
規格表示規格或規格序號（用阿拉伯數字表示）

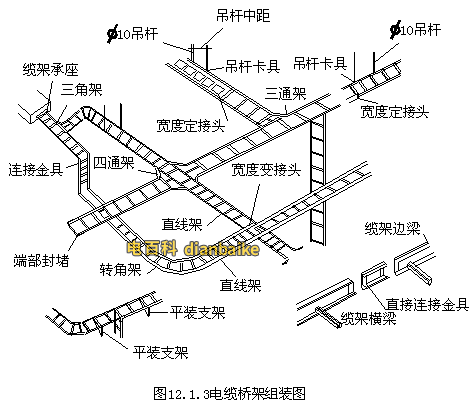

六、電纜橋架安裝規范標準
1、電纜橋架安裝工藝流程:
定位放線→預埋鐵件或膨脹螺栓→支.吊.托架安裝→橋架安裝→保護接地安裝
2、根據施工圖確定始端到終端位置，沿圖紙標定走向，找好水平、垂直、彎通，用粉線袋或畫線沿橋架走向在墻壁、頂棚、地面、梁、板、柱等處彈線或畫線，并均勻檔距畫出支、吊、托架位置。
3、預埋鐵件或膨脹螺栓
4、支、吊架安裝
5、橋架安裝
6、托臂安裝
電纜橋架的安裝請參照中國建筑標準設計研究院所發行的JSJT-121全國通用建筑標準設計-電氣裝置標準圖集《電纜橋架安裝》。更多關于電纜橋架請多關注電百科，盜載必究。
