鋁合金電纜是代替昂貴的銅芯電纜的電纜，通過鋁芯中加入稀有元素從而讓電纜達到使用標準；下面就來介紹下鋁合金電纜圖片和型號規格及鋁合金電纜優缺點。
一、鋁合金電纜
一般都是指采用AA8000系列鋁合金導體材料組成的鋁合金電纜，采用特殊輥壓技術和退火工藝制成的新型鋁合金電纜。這樣生產的電纜彌補了以往純鋁電纜的不足，解決了純鋁導體電化學腐蝕、蠕變等問題，提高了鋁合金電纜的彎曲性能、抗疲勞性能、抗蠕變性能和耐腐蝕性能等，能夠保證電纜在長時間過載和過熱時保持連續性能穩定目前生產廠家越來越多，在相關場合又有所應用。

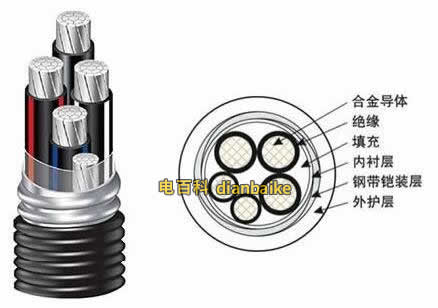

鋁合金電纜結構圖
鋁合金電纜型號目前市面上主要有三種：
ZA-AC90(YJHLV8)
ZB-ACWU90(YJHLV82、YJXLHV82)
ZC-TC90(YJHLV)
二、鋁合金電纜與銅電纜對比區別
1、導電性能：鋁合金的導電率是常用基準材料銅 IACS 的 61.5%,載流量是銅的 79%優于純鋁標準。
2、抗蠕變性能鋁合金導體的合金材料與退火處理工藝減少了導體在受熱和壓力下的“蠕變” 傾向，相對于純鋁，抗蠕變性能提高300%，避免了由于冷流或蠕變引起的松 弛問題。
3、鋁合金導體相比于純鋁導體，由于加入了特殊的成分并采用了特殊的加工工藝極大的提高了抗拉強度，且延伸率提高到30%，使用更加安全可靠。
4、熱膨脹系數：熱膨脹系數用來計算在溫度變化時材料的尺寸變化。鋁合金的熱膨脹系數與銅相當。
5、自重承載力強：鋁合金改善了純鋁的抗拉強度，鋁合金電纜可支撐4000米長度的自重，銅纜只能支撐2750米。這種優勢在大跨度的建筑(如體育場館)配線時體現得尤為突出。
6、防腐蝕性能：鋁固有的防腐性能緣自當鋁表面與空氣接觸時形成薄而堅固的氧化層，這種氧化層特別耐受各種形式的腐蝕。而合金中添加的稀土元素又能進一步改善鋁合金的耐腐蝕性能,特別是電化學腐蝕。
7、柔韌性：鋁合金有很好的彎曲性能,其獨特的合金配方、加工工藝,使柔韌性大幅提高。鋁合金比銅柔韌性高30%，反彈性比銅低40%。一般銅纜的彎曲半徑為10~20倍外徑,而鋁合金電纜彎曲半徑僅為7倍外徑,更容易進行端子連接。
8、鎧裝特性：國內常用的鎧裝電纜，大多采用鋼帶鎧裝，安全級別低，在受到外界破壞力時，其抵御能力差，容易導致?lián)舸?，且重量重，安裝成本相當高,加之耐腐蝕性能差，使用壽命不長。
9、緊壓特性單從體積電導率方面考慮，鋁合金不及銅，但新開發的導體不僅從材料性能方面作出了改進，而且在工藝方面也取得大的突破，我們采用超常規的緊壓技術，使緊壓系數達到0.93，而異型線的緊壓系數能達到0.9。

三、鋁合金電纜缺點
1、相同載流量情況下，電纜的直徑比銅電纜大；安裝的空間就要大，加大敷設難度。
2、價格上的誤區，真正的稀土鋁合金電纜技術含量高，僅僅在鋁材料成本上比銅芯電纜便宜；很難達到降低50%銅纜價格，而且每家鋁合金電纜廠生產質量和利潤不一。
3、采用鋁合金電纜需要征得相關部門同意和符合地方規定，供電外線部分由供電局專屬設計院設計；需要專業的電氣設計來規劃，否則造成安全隱患后果嚴重。
4、沒有解決鋁的連接可靠性問題，該電纜終端頭和中間接頭工藝復雜，要求嚴格，如果采用不合格接頭容易埋下安全隱患。目前很多電纜廠已經投入研發解決終端接頭問題。
5、稀土鋁合金電纜的應力松弛和抗蠕變性方面有改善但還遠遠不夠，需要更多研發創新。
6、耐高溫性能相比銅芯電纜差。較高要求的耐高溫場所不選用鋁合金電纜。
