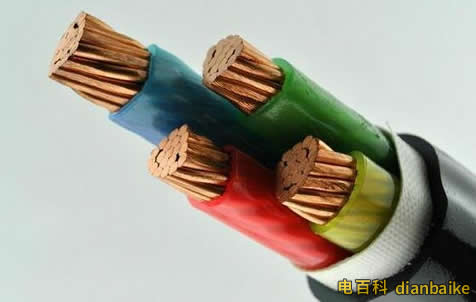

電力電纜主要有VV、YJV、高壓電力電纜、礦物電纜、鋁合金電纜和銅包鋁電纜等，下面就介紹下電力電纜的基本結構及電力電纜設計規范、電力電纜規格型號大全等。
一、電力電纜的基本結構
電力電纜主要由導體、（半）導體屏蔽層，絕緣層、絕緣屏蔽、緩沖層、金屬護套、外護套及半導電涂層。若三芯電纜會對多包帶、護套鎧裝等。
1、線芯導體：是電力電纜的導電部分，用來輸送電能，是電力電纜的主要部分。 
2、絕緣層：是將線芯與大地以及不同相的線芯間在電氣上彼此隔離，保證電能輸送，是電力電纜結構中不可缺少的組成部分。
3、屏蔽層：15KV及以上的電力電纜一般都有導體屏蔽層和絕緣屏蔽層。
4、保護層：保護層的作用是保護電力電纜免受外界雜質和水分的侵入，以及防止外力直接損壞電力電纜。
下面看單芯與三芯電力電纜的結構示意圖：

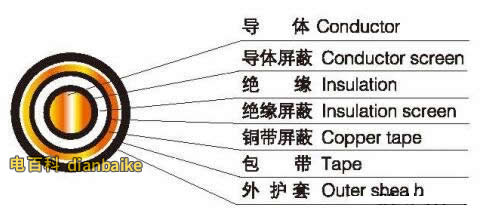

單芯電力電纜結構圖

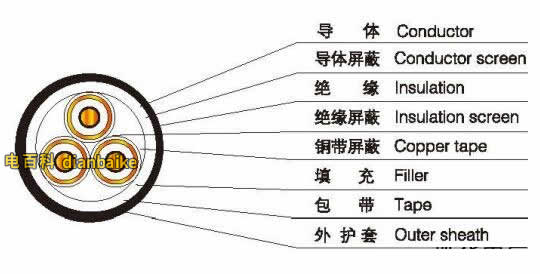

三芯電力電纜結構圖
二、電力電纜設計規范
最新版本的《電力工程電纜設計規范》GB50217-2018，自2018年9月1日起實施。其中第5.1.9條為強制性條文（在隧道、溝、淺槽、豎井、夾層等封閉式電纜通道中，不得布置熱力管道，嚴禁有可燃?xì)怏w或可燃液體的管道穿越），必須嚴格執行。
附件中有最新版《電力電纜設計規范》GB50217-2018免費下載。
三、電力電纜規格型號大全
電力電纜型號符號含義：
T: 銅(一般省略，不寫進型號中)
L: 鋁
V:聚氯乙烯絕緣或護套
YJ: 交聯聚氯乙烯絕緣
22: 鋼帶鎧裝
32: 細鋼絲鎧裝
42: 粗鋼絲鎧裝
R－連接用軟電纜（電線），軟結構。
V－絕緣聚氯乙烯。 V－聚氯乙烯絕緣V－聚氯乙烯護套
B－平型（扁形）。
S－雙絞型。A－鍍錫或鍍銀。
F－耐高溫
P－編織屏蔽P2－銅帶屏蔽　P22－鋼帶鎧裝
Y—預制型、一般省略，或聚烯烴護套
FD—產品類別代號，指分支電纜。將要頒布的建設部標準用FZ表示，其實質相同
YJ—交聯聚乙烯絕緣
V—聚氯乙烯絕緣或護套
ZR—阻燃型
ZRK：系列代號，表示阻燃型控制電纜（其它類同）
NH—耐火型
WDZ—無鹵低煙阻燃型
WDN—無鹵低煙耐火型

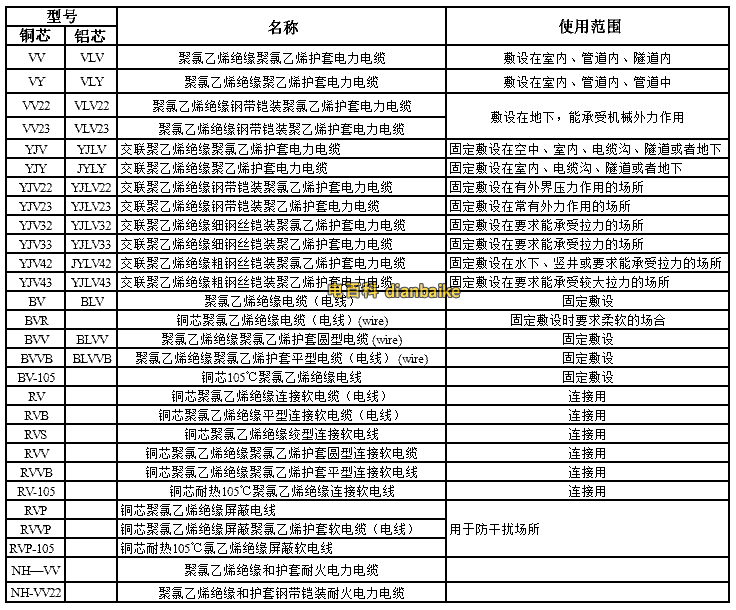

常用電力電纜型號表：
