交聯(lián)電纜是目前市場上使用最多的電纜之一，但是很多用戶還是搞不清楚耐火電纜，阻燃A級電纜，低煙無鹵電纜等性能指標及國家執(zhí)行標準是什么？下面就來詳細解讀科普一下電纜知識。
1、適用范圍：
額定電壓：0.6/1kV、3.6/6kV、6/10kV、8.7/10kV、12/20kV、26/35kV
型    號：NH(A)-YJV、NH(A)-YJV22、ZR(A)-YJV、ZR(A)-YJV22 、WDZAN-YJV、WDZAN -YJV22、
2、執(zhí)行標準。
GB/T12706-2008   額定電壓1kV(Um＝1.2kV)到35kV(Um＝40.5kV)擠包絕緣電力電纜及附件
GA306.1-2007     塑料絕緣阻燃及耐火電纜分級和要求
GB/T19666-2005   阻燃和耐火電線電纜通則
GB/T2951-2008    電纜絕緣和護套材料通用試驗方法
GB/T3048-2008    電線電纜電性能試驗方法
GB/T3956-2008    電纜的導體
GB/T6995.3-2008  電線電纜識別標志    第3部分：電線電纜識別標志
JB/T8137-1999    電線電纜交貨盤
GB/T16927.1-1997 高電壓試驗技術      第1部分：一般試驗要求
3、電纜使用特性。
a)額定電壓1kV(Um＝1.2kV)到35kV(Um＝40.5kV)擠包絕緣電力電纜，使用頻率為50HZ，用于配電網(wǎng)或工業(yè)裝置中。
b)電纜導體的長期最高額定運行溫度為90℃。
c)短路時(最長持續(xù)時間不超過5S)電纜導體最高溫度不超過250℃。
d)敷設電纜時的環(huán)境溫度不低于0℃。
e)電纜能通過GA306.1-2001規(guī)定的相應等級低煙、無鹵、耐火及阻燃特性試驗。
f)產(chǎn)品具有載流量大、短路時過載能力強、耐熱耐化學性能好、使用壽命長、阻燃等特點。

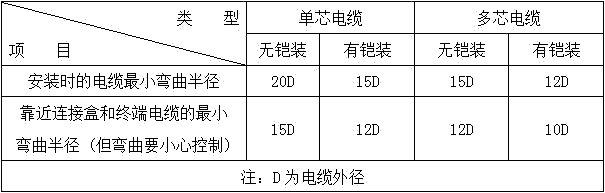

g)電纜安裝時的最小允許彎曲半徑：

4、電纜的技術要求。
1）導體的結(jié)構與性能符合GB/T3956-2008的規(guī)定；其中，耐火電纜的導體包覆合成云母帶，使電纜達到GB/T19666-2005標準通則要求。導體表面應光潔，無損傷絕緣的毛刺、銳邊、以及凸起或斷裂的單線。
2）0.6/1kV電力電纜的絕緣層由硅烷交聯(lián)聚乙烯絕緣組成，3.6/6kV、6/10kV、8.7/10kV、12/20kV、26/35kV應由內(nèi)屏、絕緣、外屏三層共擠，絕緣最薄點的厚度不小于標稱厚度的90％－0.1mm。絕緣層的橫斷面上無目力可見的氣泡和沙眼等缺陷。絕緣線芯采用顏色識別，符合GB/T6995.3-2008的規(guī)定。
3）多芯電纜絕緣線芯應絞合成纜，方向為右向。成纜線芯間隙采用阻燃或耐火材料填充緊密，成纜后電纜外形圓整，表面光滑。成纜纜芯外有繞包耐火、阻燃包帶或擠包阻燃內(nèi)襯層，內(nèi)襯層厚度符合GB/T12706-2008的規(guī)定。填充和內(nèi)襯層與電纜的工作溫度相適應，且對絕緣材料無有害影響。
4）電纜外護套采用阻燃或低煙無鹵阻燃聚烯烴護套料；并可按客戶需求采用防水護層。外護套緊密的擠包在內(nèi)襯層上，表面光滑、均勻，表面質(zhì)量好。 外護套的標稱厚度符合GB/T12706-2008的規(guī)定。無鎧裝電纜的非金屬護套和不直接包覆在鎧裝、金屬屏蔽或同心導體上的電纜外護套，其厚度最薄點不低于GB/T12706-2008規(guī)定標稱厚度值的85%-0.1mm；直接包覆在鎧裝、金屬屏蔽或同心導體上的電纜外護套和隔離套，其厚度最薄點不低于GB/T12706-2008規(guī)定標稱厚度值的80%-0.2mm。
5、試驗。
成品電纜的所有試驗和性能符合GB/T12706-2008和GA306.1-2007的要求。

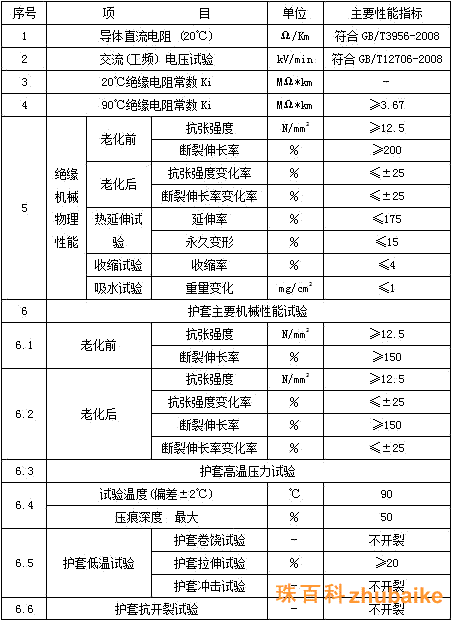

阻燃和耐火電纜主要性能指標

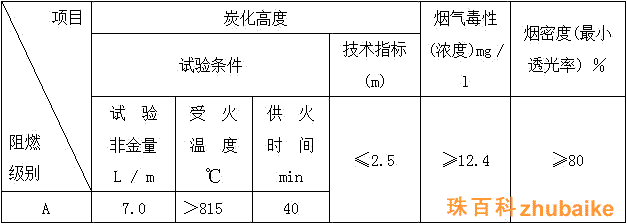

A類阻燃電纜特性及試驗標準

耐火電纜特性及試驗標準

無鹵電纜性能及試驗標準

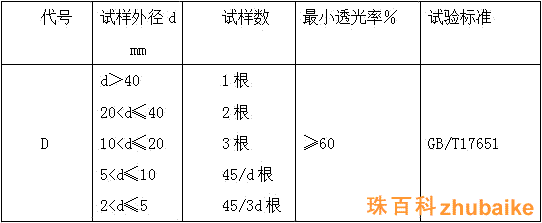

低煙電纜性能及試驗標準

6、成品電纜標志
成品電纜護套表面印有制造廠名、電纜型號規(guī)格、額定電壓和長度等連續(xù)標志。標志字跡清楚，容易辯認、耐擦，并符合GB/T6995.3-2008規(guī)定。
7、包裝
1）電纜妥善包裝在JB/T8137-1999規(guī)定要求的電纜盤上交貨。
2）電纜的交貨長度嚴格按招標文件和合同規(guī)定。
3）每盤電纜附有產(chǎn)品質(zhì)量合格證。電纜盤上標明：
a、制造廠名；
b、電纜型號和規(guī)格；
c、電纜長度，m；
d、表明電纜盤正確旋轉(zhuǎn)方向；
e、標準編號等相應內(nèi)容。 更多關于交聯(lián)電纜知識請關注電百科，盜載必究。
