云石膠是由云石膠分為環(huán)氧樹脂和不飽和樹脂兩種原料制作，不飽和樹脂制作的云石膠的某種可以在潮濕的環(huán)境中固化，可以用來在裝修時(shí)填補(bǔ)縫隙，下面來介紹下云石膠的應(yīng)用范圍、凝固時(shí)間以及云石膠凝固后怎么溶解等。

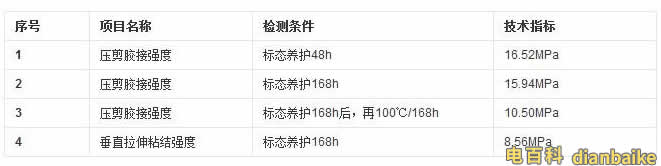

一、云石膠的技術(shù)參數(shù)

二、云石膠的使用環(huán)境
1.不要將混合后剩余膠水放回罐內(nèi)。
2.置于陰涼處，密閉桶蓋保存。
3.不宜在潮濕的場所中施工，注意通風(fēng)，空氣濕度過大會(huì)導(dǎo)致膠體表面粘手
4.施工溫度不能低于零下10攝氏度和高于40攝氏度，產(chǎn)品分為冬季配方和夏季配方。
5.硬化劑的加入量超過4%，可能會(huì)引起膠體的變色，并降低粘接性能；
6.施工環(huán)境中溫度（<5攝氏度）
7.粘結(jié)的石材不要頻繁的接觸潮濕和霜冷。
8.抹膠結(jié)束后不能移動(dòng)，要等云石膠凝固之后才能移動(dòng)，否則會(huì)造成粘接不牢。

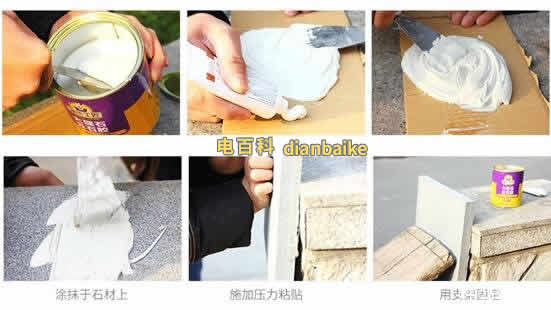

三、云石膠怎樣使用才牢固？
1.膠和固化劑的配比量在100：2-4之間綜合性能最好。并不是固化劑配比量越大越好，如果超過此配比量，會(huì)造成云石膠凝固過快，從而出現(xiàn)沒有粘結(jié)強(qiáng)度，固化物松散，固化物變黃，不透明，造成廢品。
2.配比量在100：2-4之間，固化劑越多固化速度越快16分鐘--8分鐘.
3.請(qǐng)?jiān)谑褂弥校冗M(jìn)行小試，根據(jù)個(gè)人所需要的時(shí)間來掌握好添加量之后，再進(jìn)行批量生產(chǎn)操作，從而達(dá)到最佳的使用效果。
4.配比在100：10的范圍內(nèi)，固化劑的多少對(duì)固化物硬度沒有太大影響。

四、云石膠固化后怎么溶解
固化后的云石膠沒有任何溶劑可以溶解，對(duì)于這類高分子膠，有效的辦法是高溫，加熱后的高溫可以使膠失效，但要小心高溫也可能破壞石材(一般大理石用云石膠固化劑粘貼）。
云石膠基于不飽和聚酯樹脂，適用于各類石材間的粘接或修補(bǔ)石材表面的裂縫和斷痕，常用于各類型鋪石工程及各類石材的修補(bǔ)、粘接定位和填縫。云石膠性能的優(yōu)良主要體現(xiàn)在硬度、韌性、快速固化、拋光性、耐候、耐腐蝕等方面。
云石膠的基料是不飽和樹脂，配以固化劑，組成雙組分膠粘劑。其特點(diǎn)是凝膠快，固化時(shí)間短，粘接強(qiáng)度較高，可低溫（-10℃）固化。在常溫下，經(jīng)過調(diào)整配方，可在幾秒鐘內(nèi)凝膠，5分鐘左右完全固化。了解更多關(guān)于裝修的信息就關(guān)注電百科，盜載必究。
