電纜保護管有鋼管、鑄鐵管、硬質聚氯乙烯管（PVC管）、玻璃纖維管（玻璃鋼管）、陶土管、混凝土管、石棉水泥管等下面就來介紹下電纜保護管種類、電纜保護管規格和管敷設規范要求及價格等。
一、電纜保護管有哪幾種？
目前常用的電纜保護管除了金屬管之外，還有玻璃纖維管和PVC管等，根據電纜型號和敷設環境不同擇優選取不同方案，大型工程需根據設計院專業設計和評估才能執行；下面根據敷設情況簡單介紹電纜護套管：
1、電力電纜保護管選用
1）一般套管內徑應大于或等于電纜外徑的150%。電壓等級越高應選用較大內徑套管。
2）橫越馬路、橋梁下方、河床下方等應采用環剛度等級高的套管；
3）特殊環境（如：化工廠、發電廠等）應選用高環剛度管材；
4）綠化帶下、人行道下、居住區、工礦企業非行車道下可選用環剛度較?。垂鼙谳^?。┑奶坠埽晒?jié)省投資；
5）對套管有特別性能要求的須向生產廠家說明，按用戶要求生產。
環剛度，是壓力管道的承受的負載有內部壓力和外部壓力，指高分子或者高分子復合材料管道（如PE、PVCU、HDPE、鋼帶PE等）的抗外壓負載能力。
二、電纜保護管規格
1、玻璃鋼電力管常用規格型號(單位：mm)

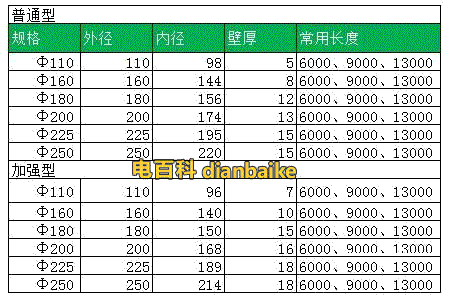

2、MPP電力管常用規格型號(單位：mm)

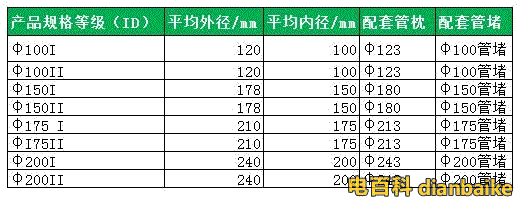

3、mpp單壁波紋管規格
1）φ100，150，175為主推規格。
2）管材規格按公稱內徑大小區分。
3）管枕規格以內圈直徑區分。
三、電纜保護管敷設規范要求
1、熱鍍鋅鋼管外觀鍍鋅層完好，無穿孔、裂縫和顯著的凸凹不平，內壁光滑。金屬軟管兩端的固定卡具（管箍、短接頭、膠圈、襯管、外帽）應齊全。
2、保護管的內徑與電纜外徑之比不得小于1.5。
3、每根電纜管的彎頭不應超過3 個，直角彎不應超過2 個。彎制后，不應有裂縫和顯著的凹癟現象，其彎扁程度不宜大于管子外徑的10%；電纜管的彎曲半徑不應小于所穿入電纜的最小允許彎曲半徑；保護管的彎制角度應大于90°。
4、明敷電纜管應安裝牢固，橫平豎直，管口高度、彎曲弧度一致。支點間距離不宜超過3m。當塑料管的直線長度超過30m 時，宜加裝伸縮節；非金屬類電纜管宜采用預制的支架固定，支架間距不宜超過2m。
5、直埋保護管埋設深度應大于700mm。
6、引至設備的電纜管管口位置，應便于與設備連接并不妨礙設備拆裝和進出。并列敷設的電纜管管口應排列整齊，高度一致。
7、電纜管應有不小于0.1%的排水坡度。
8、電流、電壓互感器等設備的金屬管從一次設備的接線盒（箱）引至電纜溝，應將金屬管的上端與設備的底座和金屬外殼良好焊接。
9、二次電纜穿管敷設時電纜不應外露。
更多詳細電纜保護管施工敷設規范這里就不詳述，也可參考很多出版規范標準，如《電纜線保護管通用施工工藝》QJ/YB-04、《民用建筑電氣設計規范》、《建筑電氣工程施工質量驗收規范》等。
四、電纜保護管價格
| 規格型號 | 名稱 | 價格 |
| Φ110mm×10mm | MPP 高壓電力護套管9米/根（桔黃色） | 40 元/每米 |
| Φ167mm×6mm | MPP 高壓電力護套管9米/根（桔黃色） | 40 元/每米 |
| Φ180mm×8mm | MPP 高壓電力護套管9米/根（桔黃色） | 80 元/每米 |
| Φ180mm×10mm | MPP 高壓電力護套管9米/根（桔黃色） | 100 元/每米 |
| Φ180mm×12mm | MPP 高壓電力護套管9米/根（桔黃色） | 110 元/每米 |
| Φ200mm×10mm | MPP 高壓電力護套管9米/根（桔黃色） | 110 元/每米 |
| Φ200mm×12mm | MPP 高壓電力護套管9米/根（桔黃色） | 120 元/每米 |
| Φ110mm×4mm | CPVC 高壓電力護套管6米/根（桔黃色） | 14 元/每米 |
| Φ167mm×6mm | 30元/每米 | |
| Φ167mm×8mm | CPVC 高壓電力護套管6米/根（桔黃色） | 38元/每米 |
| Φ200mm×6mm | CPVC 高壓電力護套管6米/根（桔黃色） | 45元/每米 |
| Φ200mm×8mm | CPVC 高壓電力護套管6米/根（桔黃色） | 51元/每米 |
| Φ40mm | 碳素管，螺旋管，碳素螺旋管，波紋管，塑料波紋管，碳素波紋管 | 2.8元/每米 |
| Φ50mm | 碳素管，螺旋管，碳素螺旋管，波紋管，塑料波紋管，碳素波紋管 | 3.5元/每米 |
| Φ65mm | 碳素管，螺旋管，碳素螺旋管，波紋管，塑料波紋管，碳素波紋管 | 4.2元/每米 |
| Φ80mm | 碳素管，螺旋管，碳素螺旋管，波紋管，塑料波紋管，碳素波紋管 | 6元/每米 |
| Φ100mm | 碳素管，螺旋管，碳素螺旋管，波紋管，塑料波紋管，碳素波紋管 | 7元/每米 |
| Φ125mm | 碳素管，螺旋管，碳素螺旋管，波紋管，塑料波紋管，碳素波紋管 | 10元/每米 |
| Φ150mm | 碳素管，螺旋管，碳素螺旋管，波紋管，塑料波紋管，碳素波紋管 | 13元/每米 |
| Φ175mm | 碳素管，螺旋管，碳素螺旋管，波紋管，塑料波紋管，碳素波紋管 | 20元/每米 |
| Φ28mm | 五孔梅花管（小五孔梅花管） | 9 元/每米 |
| Φ32mm | 五孔梅花管（大五孔梅花管） | 10 元/每米 |
| Φ32mm | 七孔梅花管（大七孔梅花管） | 11 元/每米 |
| Φ110 | 玻璃鋼管價格 | 25元/每米 |
| Φ160 | 玻璃鋼管價格 | 33元/每米 |
| Φ200 | 玻璃鋼管價格 | 63元/每米 |

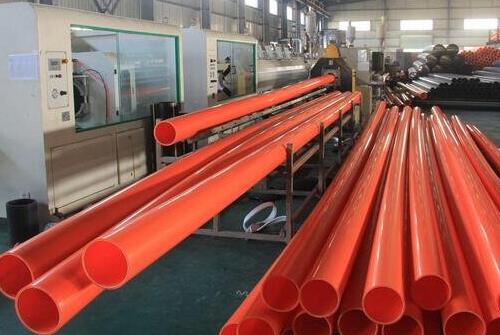

電纜保護管制作
金屬軟管和電纜保護管成品
更多關于電纜保護管知識請多關注電百科，盜載必究。
