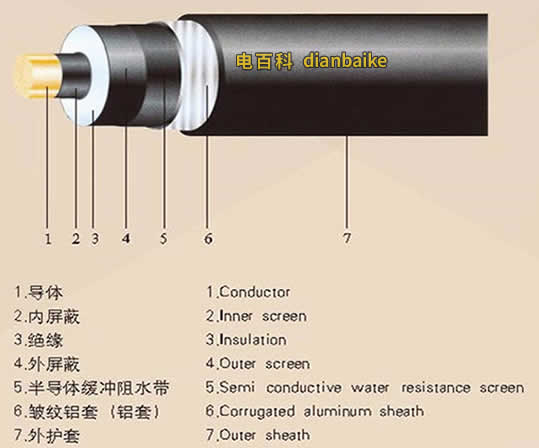

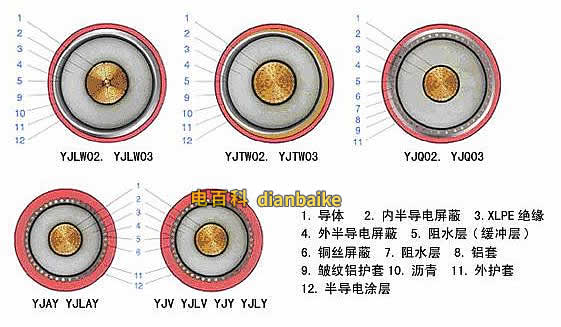

一、YJLW03電纜的結構
YJLW03 50/110 1*630”，其意義為：電力電纜額定電壓：110KV ；頻率為50Hz ；標稱截面：630mm² ；芯數：單芯。
例如：YJLW03+02-50/66-1000電纜是額定耐壓(Uo/U)50/66kV銅芯交聯聚乙烯絕緣皺紋鋁套鎧裝聚乙烯護套導電聚氯乙烯或碳黑填充導電聚氯乙烯復合物導電外層高壓電力電纜，標稱截面1000平方毫米。
其中字母含義：
YJ——交聯聚乙烯絕緣；
LW——皺紋鋁套鎧裝；
03——聚乙烯護套；
02——導電聚氯乙烯或碳黑填充導電聚氯乙烯復合物導電外層；
50/66——電纜的額定電壓Uo/U為50/66kV；
1000——電纜的標稱截面。

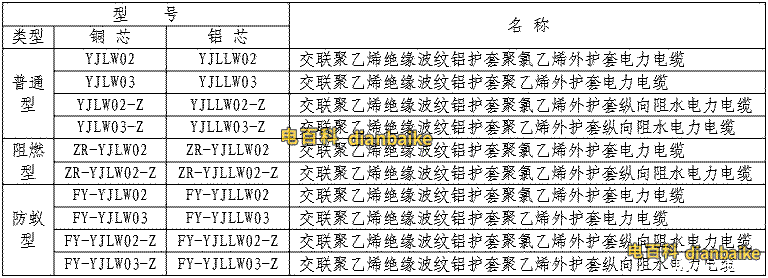

二、YJLW03電纜的型號名稱

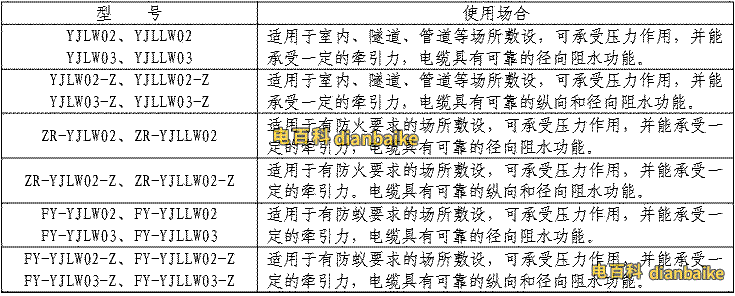

三、YJLW03電纜的使用場合

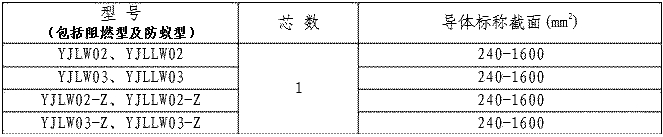

四、YJLW03電纜的規格

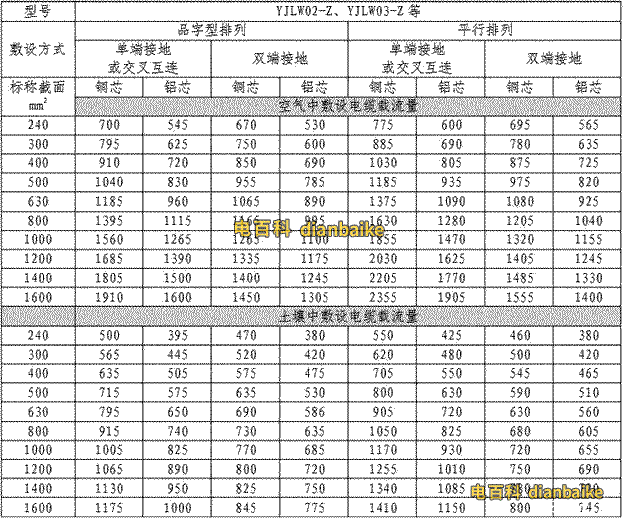

五、YJLW03電纜的載流量表
單芯高壓電纜的外護套非常重要，不得有任何缺陷和損傷，為了便于檢測外護套的狀態和完好性，在電纜的外護套外還要擠包導電塑料層或涂覆導電石墨層，+02就是指在電纜最外面再擠包導電聚氯乙烯層。
新材料：現在有電線電纜用導電聚氯乙烯，屬于導電聚氯乙烯復合物；以往有碳黑填充導電聚氯乙烯復合物。涂覆導電石墨層現在已經很少采用。更多關于yjlw03電纜技術說明請關注電百科，盜載必究。
