電纜代號字母代表了電纜屬性，電纜型號表示什么意思有專業的電纜代號查詢表，下面就來介紹下電纜的型號是什么意思？例如ZR-kUUP2-22電纜代號含義及電纜型號大全
ZR-KVVP2-22，ZR-阻燃，K-控制電纜，V-聚氯乙烯絕緣，V-聚氯乙烯護套，P2-銅絲屏蔽（如果是P-銅帶屏蔽），2-雙鋼帶鎧裝，2-聚氯乙烯護套。通常最大到10平方。
一、電線電纜型號介紹
一、電纜的型號由八部分組成：
一、用途代碼－不標為電力電纜，K為控制纜，P為信號纜；
二、絕緣代碼－Z油浸紙，X橡膠，V聚氯乙稀，YJ交聯聚乙烯
三、導體材料代碼－不標為銅，L為鋁；
四、內護層代碼－Q鉛包，L鋁包，H橡套，V聚氯乙稀護套
五、派生代碼－D不滴流，P干絕緣；
六、外護層代碼
七、特殊產品代碼－TH濕熱帶，TA干熱帶；
八、額定電壓－單位KV

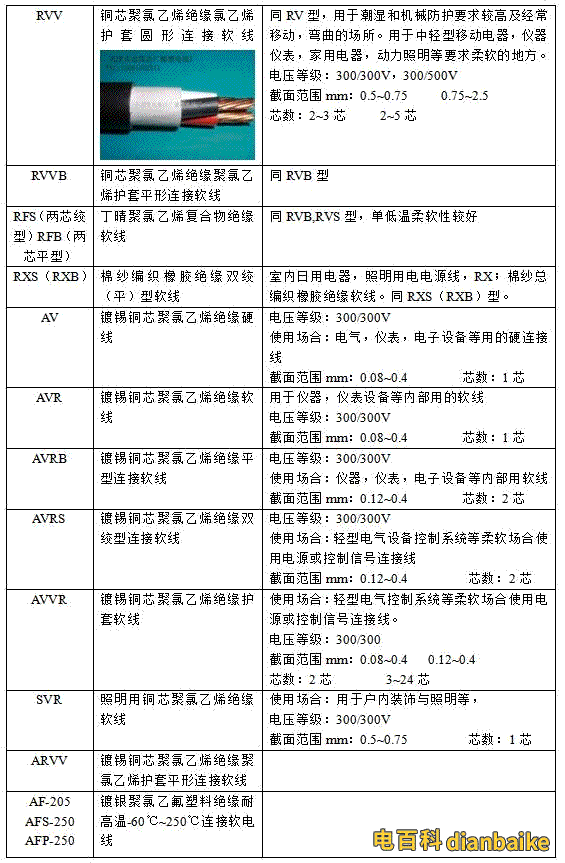

電線電纜符號表（可點擊放大）

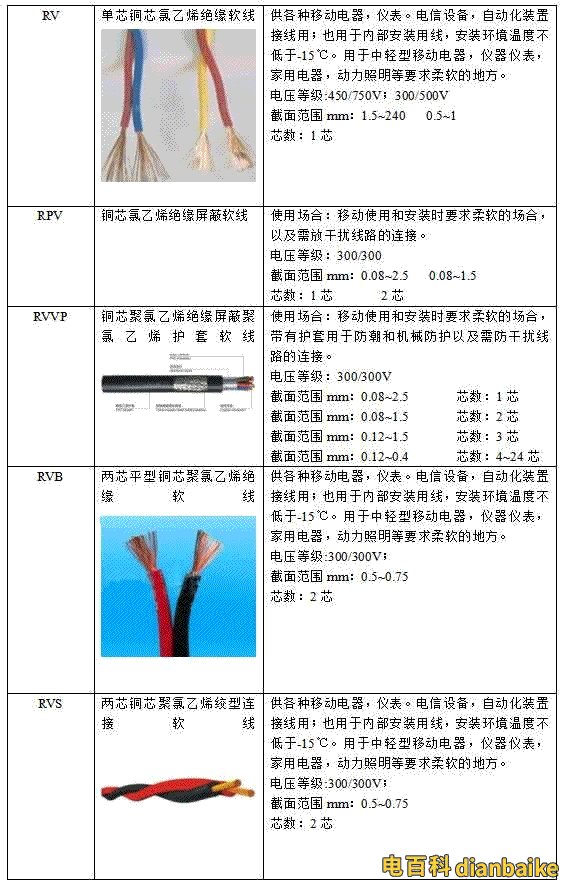

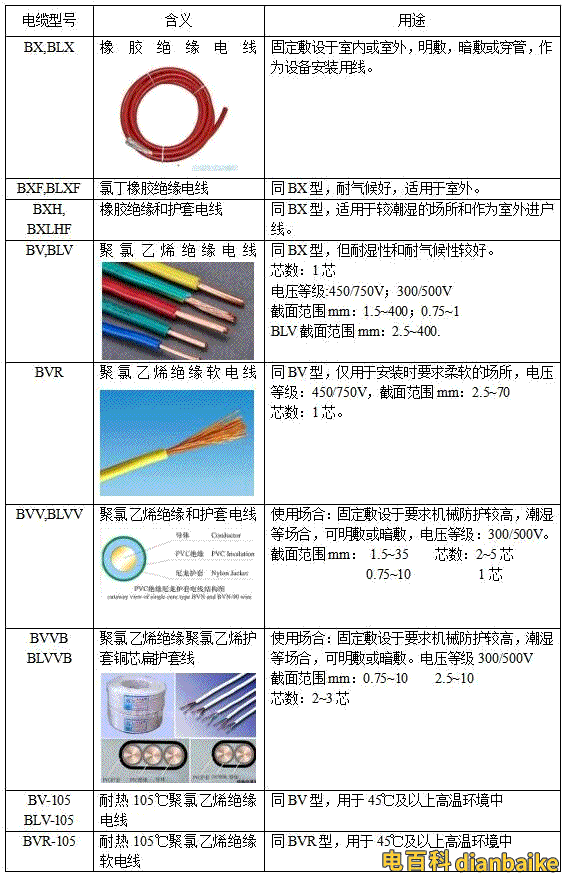

二、常用電線電纜型號的含義：



三、電線電纜產品的命名有以下原則：
電線電纜的完整命名通常較為復雜，所以人們有時用一個簡單的名稱（通常是一個類別的名稱）
結合型號規格來代替完整的名稱，如“低壓電纜”代表0.6／1kV級的所有塑料絕緣類電力電纜。
電線電纜的型譜較為完善，可以說，只要寫出電線電纜的標準型號規格，就能明確具體的產品，
但它的完整命名是怎樣的呢？
1、產品名稱中包括的內容
（1）產品應用場合或大小類名稱
（2）產品結構材料或型式；
（3）產品的重要特征或附加特征
基本按上述順序命名，有時為了強調重要或附加特征，將特征寫到前面或相應的結構描述前。
2、結構描述的順序
產品結構描述按從內到外的原則：導體－－＞絕緣－－＞內護層－－＞外護層－－＞鎧裝型式。
3、簡化
在不會引起混淆的情況下，有些結構描述省寫或簡寫，如汽車線、軟線中不允許用鋁導體，故不描述導體材料。
4、電線電纜的型號組成與順序如下：
〔1：類別、用途〕〔2：導體〕〔3：絕緣〕〔4：內護層〕〔5：結構特征〕〔6：外護層或派生〕-〔7：使用特征〕
1-5項和第7項用拼音字母表，高分子材料用英文名的第一位字母表示，每項可以是1-2個字母；第6項是1-3個數字。
型號中的省略原則：電線電纜產品中銅是主要使用的導體材料，故銅芯代號T省寫，但裸電線及裸導體制品除外。裸電線及裸導體制品類、電力電纜類、電磁線類產品不表明大類代號，電氣裝備用電線電纜類和通信電纜類也不列明，但列明小類或系列代號等。第7項是各種特殊使用場合或附加特殊使用要求的標記，在“-”后以拼音字母標記。有時為了突出該項，把此項寫到最前面。如ZR-（阻燃）、NH-（耐火）、
WDZ-（低煙無鹵、企業標準）、-TH（濕熱地區用）、FY-（防白蟻、企業標準）等。
電線型號中：字母B表示布電線，字母V表示塑料中的聚氯乙烯，字母R表示軟線（導體為很多細絲絞在一起）。還有銅芯符號、硬線（常見的單芯導體）符號省略沒有表示。
R－連接用軟電纜（電線），軟結構。
V－絕緣聚氯乙烯。
V－聚氯乙烯絕緣
V－聚氯乙烯護套B－平型（扁形）。
S－雙絞型。A－鍍錫或鍍銀。F－耐高溫
P－編織屏蔽P2－銅帶屏蔽P22－鋼帶鎧裝
Y—預制型、一般省略，或聚烯烴護套
FD—產品類別代號，指分支電纜。將要頒布的建設部標準用FZ表示，其實質相同
YJ—交聯聚乙烯絕緣V—聚氯乙烯絕緣或護套
ZR—阻燃型NH—耐火型WDZ—無鹵低煙阻燃型WDN—無鹵低煙耐火型
BVV表示聚氯乙烯絕緣，聚氯乙烯護套，銅芯（硬）布電線。常常簡稱護套線，單芯的是圓的，雙芯的就是扁的。常常用于明裝電線。
BVR表示聚氯乙烯絕緣，銅芯（軟）布電線。常常簡稱軟線。由于電線比較柔軟，常常用于電力拖動中和電機的連接以及電線常有輕微移動的場合。
BV一般用途單芯硬導體無護套電纜GB5023-1997
IEC60227-1997
RV一般用途單芯軟硬導體無護套電纜
BV-70內部布線用導體溫度為70℃的單芯實心導體無護套電纜
RV-70內部布線用導體溫度為70℃的單芯軟導體無護套電纜
BV-90內部布線用導體溫度為90℃的單芯實心導體無護套電纜
BV-90內部布線用導體溫度為90℃的單芯軟導體無護套電纜
BVV輕型聚氯乙稀護套電纜
RVB扁型無護套軟線
RVV輕型聚氯乙稀護套軟線
RVV普通聚氯乙稀護套軟件
BV銅芯聚氯乙稀絕緣電線JB8734-1998
BLV鋁芯聚氯乙稀絕緣電線
BVR銅芯聚氯乙烯絕緣軟電纜
BVV銅芯聚氯乙稀絕緣聚氯乙烯護套圓形電纜
BLVV鋁芯聚氯乙稀絕緣聚氯乙烯護套圓形電纜
BVVB銅芯聚氯乙稀絕緣聚氯乙烯護套扁形電纜
BLVVB鋁芯聚氯乙稀絕緣聚氯乙烯護套扁形電纜
RVS銅芯聚氯乙稀絕緣絞型連接用軟電纜
RVP銅芯聚氯乙稀絕緣屏蔽軟電線
RVP-90銅芯耐熱90℃聚氯乙稀絕緣屏蔽軟電線
RVVP銅芯聚氯乙稀絕緣屏蔽聚氯乙稀護套軟電纜
電力電纜鎧裝和外護套數字代號
數字標記鎧裝層外被層或外護套
0無－－-
1聯鎖鎧裝纖維外被
2雙層鋼帶聚氯乙烯外套
3細圓鋼絲聚乙烯外套
4粗圓鋼絲
5皺紋（軋紋）鋼帶
6雙鋁（或鋁合金）帶
8銅絲編織
9鋼絲編織
舉例：
1、ZR-YJV22-8.7／15，
額定電壓8.7／15kV阻燃銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
“額定電壓8.7／15kV”——使用場合／電壓等級
“阻燃”——強調的特征
“銅芯”——導體材料
“交聯聚乙烯絕緣”——絕緣材料
“鋼帶鎧裝”——鎧裝層材料及型式（雙鋼帶間隙繞包）
“聚氯乙烯護套”——內外護套材料（內外護套材料均一樣，省寫內護套材
“電力電纜”——產品的大類名稱
與之對應的型號寫為型號的寫法見后面的說明。
2、SYV75-5-1（A、B、C）
S：射頻Y：聚乙烯絕緣V：聚氯乙烯護套A：64編B：96編C：128編
75：75歐姆5：線徑為5MM1：代表單芯
3、SYWV75-5-1
S：射頻Y：聚乙烯絕緣W：物理發泡V：聚氯乙烯護套
75：75歐姆5：線纜外徑為5MM1：代表單芯
4、RVVP2＊32／0.2RVV2＊1.0BVR
R：軟線VV：雙層護套線P屏蔽
2：2芯多股線32：每芯有32根銅絲0.2：每根銅絲直徑為0.2MM
5、ZR-RVS2＊24／0.12
ZR：阻燃R：軟線S：雙絞線
2：2芯多股線24：每芯有24根銅絲0.12：每根銅絲直徑為0.12MM
6、RVV
V-聚氯乙烯絕緣
V-聚氯乙烯護套
R-軟銅導體省略
VV-聚氯乙烯絕緣聚氯乙烯護套電力電纜
RVV-聚氯乙烯絕緣聚氯乙烯護套軟電纜（也叫護套線）
7、常用電纜及用途
KVV銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜敷設在室內、電纜溝、管道固定場合
KVVP銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制電纜敷設在室內、電纜溝、管道等要求屏蔽的固定場合
KVVP2銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜敷設在室內、電纜溝、管道等要求屏蔽的固定場合
KVV22銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜敷設在室內、電纜溝、管道、直埋等能承受較大機械外力等固定場合
KVVR銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜敷設在室內，電纜溝、管道、直埋等承受較大機械外力等固定場合
KVVRP銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制軟電纜敷設在室內，移動要求柔軟、屏蔽等場合
型號、名稱）
RV銅芯氯乙烯絕緣連接電纜（電線）
AVR鍍錫銅芯聚乙烯絕緣平型連接軟電纜（電線）
RVB銅芯聚氯乙烯平型連接電線
RVS銅芯聚氯乙烯絞型連接電線
RVV銅芯聚氯乙烯絕緣聚氯乙烯護套圓形連接軟電纜
ARVV鍍錫銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜
RVVB銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜
RV－105銅芯耐熱105oC聚氯乙烯絕緣聚氯乙烯絕緣連接軟電纜
AF－205AFS－250AFP－250鍍銀聚氯乙氟塑料絕緣耐高溫－60oC～250oC連接軟電線。ZR-BPYJVP-1／1KV-4＊16阻燃變頻器用屏蔽電力電纜的耐溫等級為90℃，并非什么高溫。
規格表示法的含義：
規格采用芯數、標稱截面和電壓等級表示：
①單芯分支電纜規格表示法：同一回路電纜根數＊（1＊標稱截面），0.6／1kV，）
如：4＊（1＊185）＋1＊950.6／1kV1
②多芯絞合型分支電纜規格表示法：同一回路電纜根數＊標稱截面，0.6／1kV，
如：4＊＊185＋1＊950.6／1kV
③多芯同護套型分支電纜規格表示法：電纜芯數×標稱截面-T，如：4×25-T
完整的型號規格表示法：。
因?yàn)榉种щ娎|包含主干電纜和支線電纜。而且兩者規格結構不同，因此有兩種表示方法：
①將主干電纜和支線電纜分別表示，
如：干線電纜：FD-YJV-4＊（1＊185）＋1＊950.6／1kV
支線電纜：FD-YJV-4＊（1＊25）＋1＊160.6／1kV
這種方法在設計時尤為簡明，可以方便地表示出支線規格的不同’B4｛’X6m＊u
②將主干電纜和支線電纜連同表示，如：FD-YJV-4＊（1＊185／25）＋1＊95／160.6／1kV＊
這種方法比較直觀，但僅限于支線電纜為同一種規格的情況，無法表示支線的不同規格：由于分支電纜主要由于1kV低壓配電系統，因此，其額定電壓0.6／1kV在設計標注時，可以省略。
4、電線與電纜的區分
其實，“電線”和“電纜”并沒有嚴格的界限。通常將芯數少、產品直徑小、結構簡單的產品稱為電，沒有絕緣的稱為裸電線，其他的稱為電纜；導體截面積較大的（大于6平方毫米）稱為大電線，較小的（小于或等于6平方毫米）稱為小電線，絕緣電線又稱為布電線。
產品用途：
本產品用于交流額定電壓Uo／U450／750V及以下動力，家用電器及各種移動或電氣設備和工具用。
5、橡套電纜
（一）通用橡套軟電纜：
1、產品依據GB5023-1997及JB8735-1998標準。
2、電纜長期允許工作溫度應不超過65℃；
3、W型派生電纜具有耐氣候和一定的耐油性能，適宜于在戶外或接觸油污的場合使用；
（二）電焊機電纜：
1、產品依據GB5023-1997標準；
2、電纜的長期允許工作溫度應不超過65℃；
3、成品電纜應經受表A規定的交流50Hz浸水電壓實驗；
4、成品電纜應經受表B規定的交流50Hz浸水電壓實驗；
5、成品電纜應經受表C規定的靜態曲線實驗。
型號名稱：
YZ，YZW中型橡套軟電纜用于各種移動電器設備及工具
YC，YCW重型橡套軟電纜
YH天然膠護套電焊機電纜用于連接電焊機及焊鉗電纜
ZRK系列代號，表示阻燃型控制電纜。更多關于電纜型號請關注電百科，盜載必究。
