電纜規格型號怎么看其實很簡單，主要是用英文字母代表電纜結構含義，代表每一層包裹電纜材料字母簡寫；下面就來介紹下電纜規格怎么看？電纜規格型號表示方法及電纜規格尺寸型號一覽表。
一、電纜規格怎么看？
電纜規格怎么看其實是有規律可循的，一般是按照導體截面積大小表示，單位為平方毫米。如1平、1.5平、2.5平、4平、 6平、10 平、16 平、25平、35平、 50平、70平、95 平、120平；一般市場上電纜電線規格型號如單芯分支電纜規格表示法：同一回路電纜根數*（1*標稱截面電線電纜，0.6/1KV，如：4*(1*185)+1*95 0.6/1KV。多芯同護套型分支電纜規格表示法：電纜芯數×標稱截面-T，如：4×25-T。因?yàn)榉种щ娎|包含主干電纜和支線電纜，而且電纜電線規格型號結構不同，因此有兩種表示方法：1）將主干電纜和支線電纜分別表示如：干線電纜：FD-YJV-4*（1*185）+1*95 0.6/1KV；支線電纜：FD-YJV-4*（1*25）+1*16 0.6/1KV。2）將主干電纜和支線電纜連同表示，如：FD-YJV-4電線電纜規格*（1*185/25） +1*95/16 0.6/1KV。
二、電纜規格型號表示方法
電線電纜型號含義：
R－連接用軟電纜（電線），軟結構。
V－絕緣聚氯乙烯。
V－聚氯乙烯絕緣
V－聚氯乙烯護套
B－平型（扁形）。
S－雙絞型。
A－鍍錫或鍍銀。
F－耐高溫
P－編織屏蔽
P2－銅帶屏蔽
P22－鋼帶鎧裝
Y—預制型、一般省略，或聚烯烴護套
FD—產品類別代號，指分支電纜。將要頒布的建設部標準用FZ表示，其實質相同
YJ—交聯聚乙烯絕緣
V—聚氯乙烯絕緣或護套
ZR—阻燃型
NH—耐火型
WDZ—無鹵低煙阻燃型
WDN—無鹵低煙耐火型例如：SYV 75-5-1(A、B、C）
S: 射頻 Y:聚乙烯絕緣 V:聚氯乙烯護套 A：64編 B：96編 C：128編
75：75歐姆 5：線徑為5MM 1：代表單芯
SYWV 75-5-1
S: 射頻 Y:聚乙烯絕緣 W:物理發泡 V:聚氯乙烯護套
75：75歐姆 5：線纜外徑為5mm 1：代表單芯
例如：RVVP2*32/0.2 RVV2*1.0 BVR
R: 軟線 VV:雙層護套線 P屏蔽
2：2芯多股線 32：每芯有32根銅絲 0.2：每根銅絲直徑為0.2mm
ZR-RVS2*24/0.12
ZR: 阻燃 R: 軟線 S:雙絞線
2：2芯多股線 24：每芯有24根銅絲 0.12：每根銅絲直徑為0.12mm
型號、名稱
RV 銅芯氯乙烯絕緣連接電纜（電線）
AVR 鍍錫銅芯聚乙烯絕緣平型連接軟電纜（電線）
RVB 銅芯聚氯乙烯平型連接電線
RVS 銅芯聚氯乙烯絞型連接電線
RVV 銅芯聚氯乙烯絕緣聚氯乙烯護套圓形連接軟電纜
ARVV 鍍錫銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜
RVVB 銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜
RV－105 銅芯耐熱105oC聚氯乙烯絕緣聚氯乙烯絕緣連接軟電纜
AF－205AFS－250AFP－250 鍍銀聚氯乙氟塑料絕緣耐高溫－60oC~250oC連接軟電線

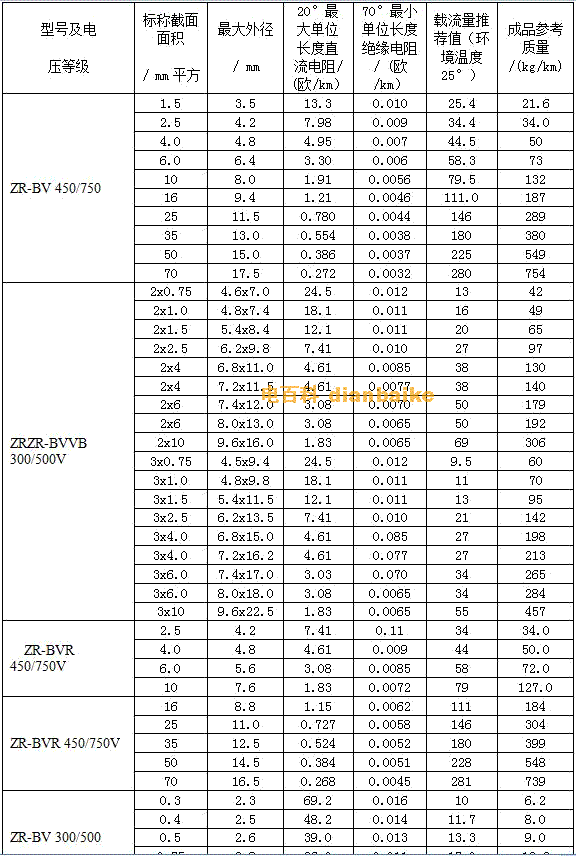

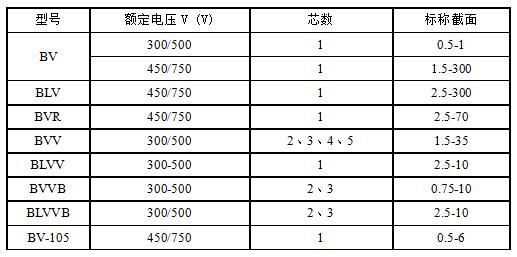

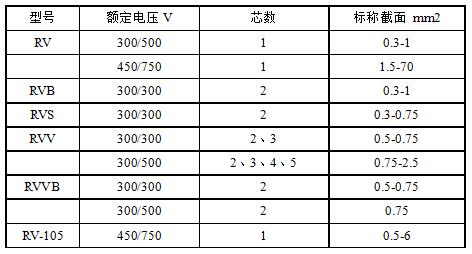

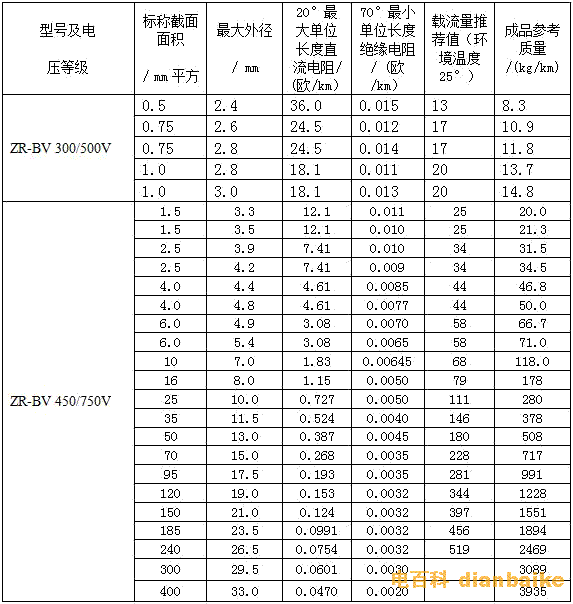

三、電纜規格型號表，電纜規格型號一覽表

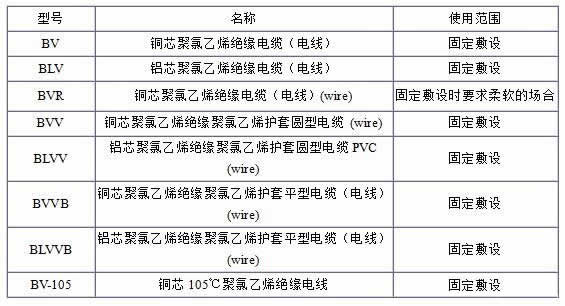

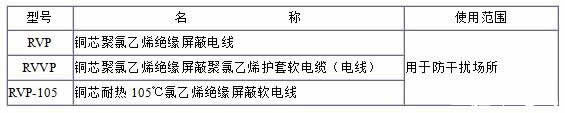

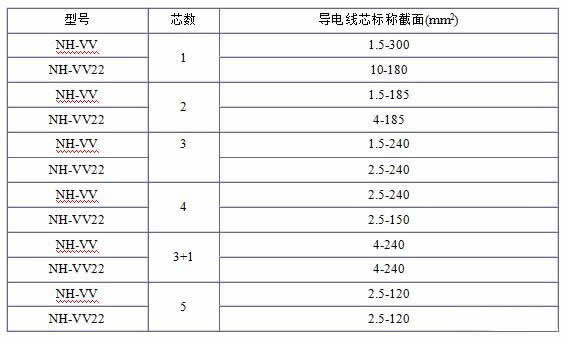

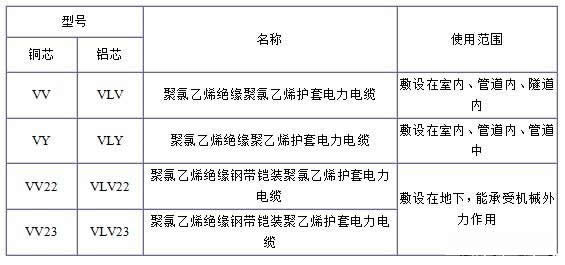

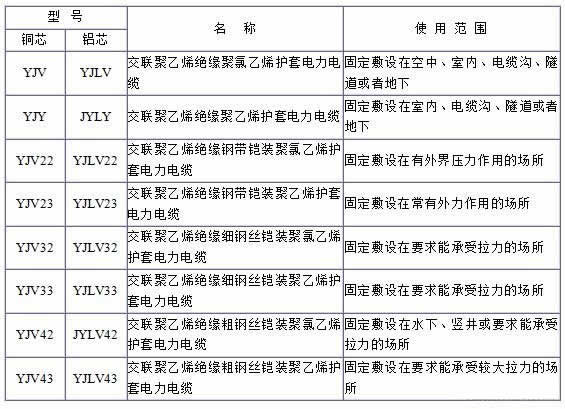

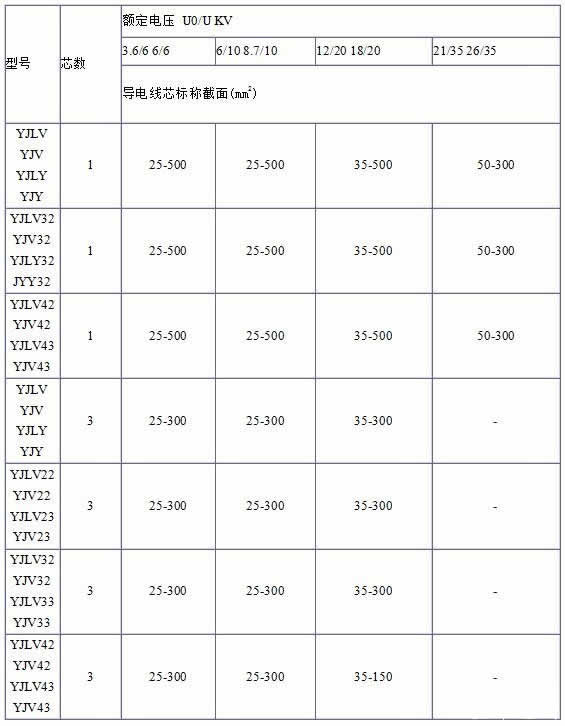

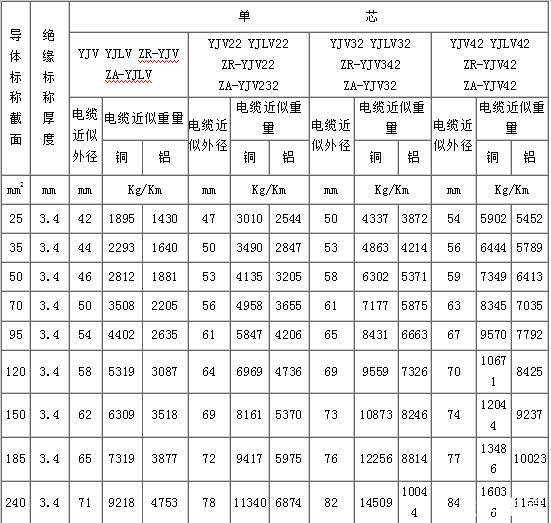

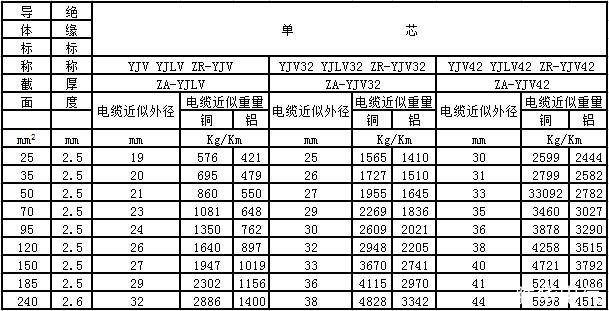

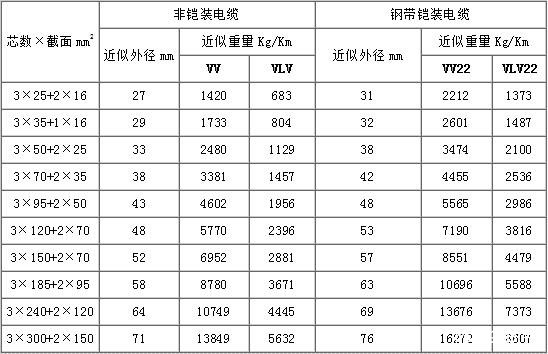

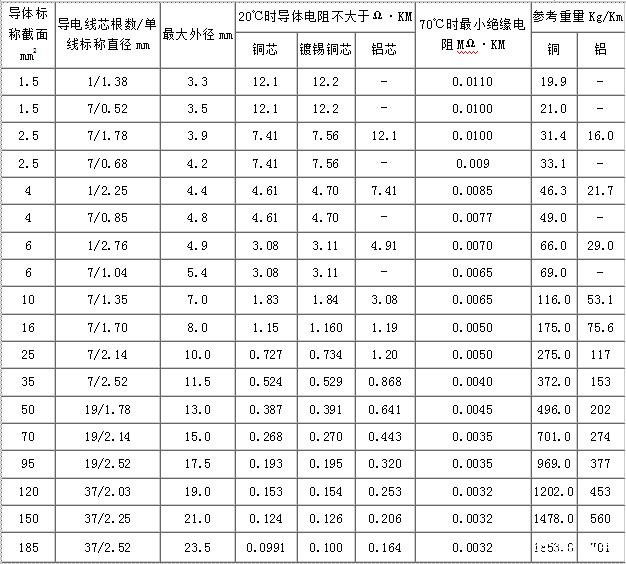

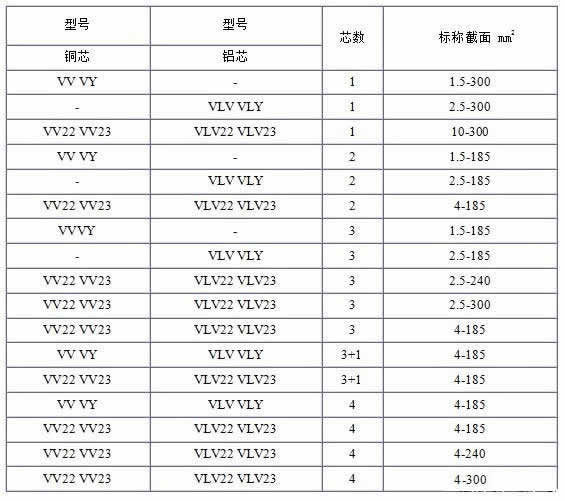

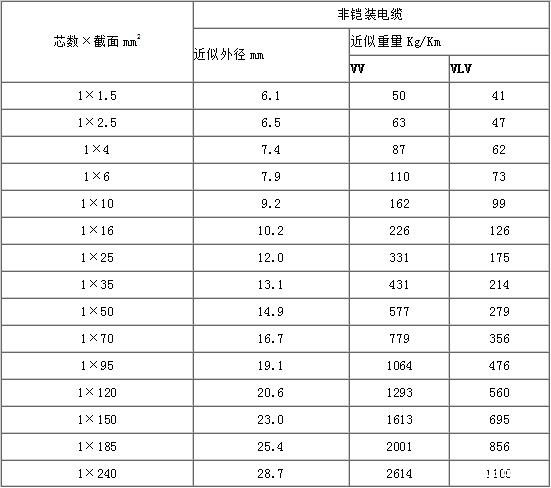

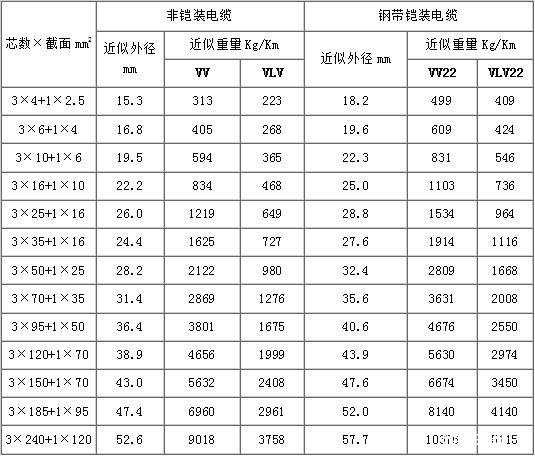

1、VV、VLV、VV22、VLV22電纜規格型號表
VV、VLV、VV22、VLV22電纜規格型號表大全
