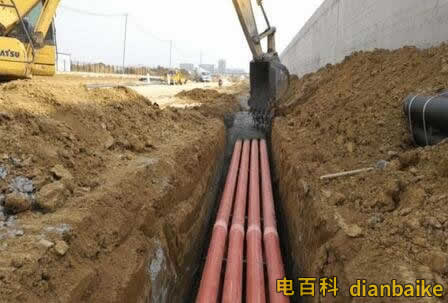

很多戶外大型建筑工程都用到電纜敷設方式是穿管或者埋地，下面就來介紹下穿管埋地電纜用那種型號電纜？電纜的規格和型號表。
一、穿管埋地電纜用哪種型號電纜？
電線電纜穿管即為在電氣設備施工中，對于一些電纜需要穿過建筑物，地下或容易損傷電纜的地方時，需要電纜在管中通過起到保護作用；另外一些特殊環境下穿鋼管等可以起到對電纜防火阻燃作用?？梢源┕艿碾娋€電纜基本上都可以穿管，例如電力電纜、控制電纜、電源線、通訊電纜等。但有些電纜是不能同一根管敷設，這個要根據電線電纜特性判斷，一般電纜廠家都會針對該電纜型號使用說明中都有介紹敷設方式。
電纜不能同管敷設情況：
1、動力電源AC380以上的，絕對不能與信號線控制線同管鋪設；
2、電源負載中有變頻負載的不可以；
3、AC220、AC110沒有問題，但可能對監控視頻圖像有干擾，信號線必須選擇屏蔽電纜單端接地，信號影響不大，但是為了最大程度保證信號傳輸質量，一般都是和其他信號線單獨鋪設。；
4、一般在穿線管中，管內所穿導線（包括絕緣層）的總面積不應大于內經截面的 40% ；若是線槽就不要超過50%
5、一般控制電纜、通訊電纜在同一鋼管內鋪設，動力電纜選擇單獨配管鋪設。如果現場允許，務必嚴格遵守規程，以方便以后竣工驗收。
使用UPVC那一定是要地埋了，使用塑料管一般起到兩個作用：1、防水；2、防止誤挖；塑料管不能起到屏蔽作用，這樣你必須把動力線和其他的分開，最好間隔一定的距離，或者動力線選擇鎧裝的電纜；如果電源電纜和信號電纜同時配UPVC管鋪設，分別分類單獨穿管，最好兩者間隔20cm左右以防干擾，用鍍鋅鋼管配管則沒必要這么在意。

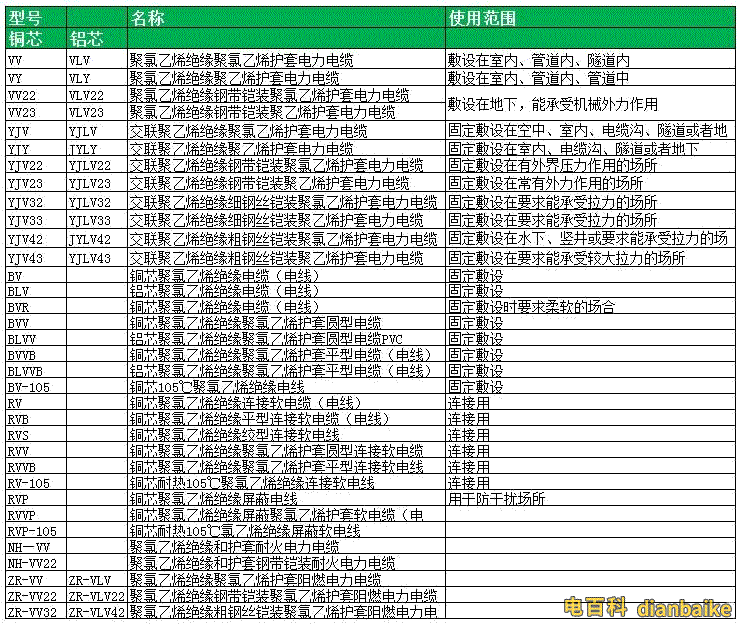

二、埋地電纜型號有哪些？
埋設一般專指在地面以下的按照規則敷設的設施。可以是電纜，管線，光纜等等。而敷設則是依靠所以設施如地面，墻面，地下，水下，隧道，墻洞等等。從詞面理解敷設更廣義一些，而埋設更專指一些，作為被某些覆蓋物遮蔽，比如埋地，埋墻的具體做法。
埋地電纜一般就埋在地下，大多選用鎧裝電纜或者金屬管護套電纜；例如礦物絕緣防火電纜BTTZ可以選擇直接埋地，對于沒有承受壓力的電纜做埋地需要穿管埋地，起到保護電纜作用。
三、電氣設計施工圖中常用線路敷設方式
SR——沿鋼線槽敷設
BE——沿屋架或跨屋架敷設
CLE——沿柱或跨柱敷設
WE——沿墻面敷設
CE——沿天棚面或頂棚面敷設
ACE——在能進入人的吊頂內敷設
BC——暗敷設在梁內
CLC——暗敷設在柱內
WC——暗敷設在墻內
CC——暗敷設在頂棚內
ACC——暗敷設在不能進入人的頂棚內
FC——暗敷設在地面內
SCE——吊頂內敷設,要穿金屬管

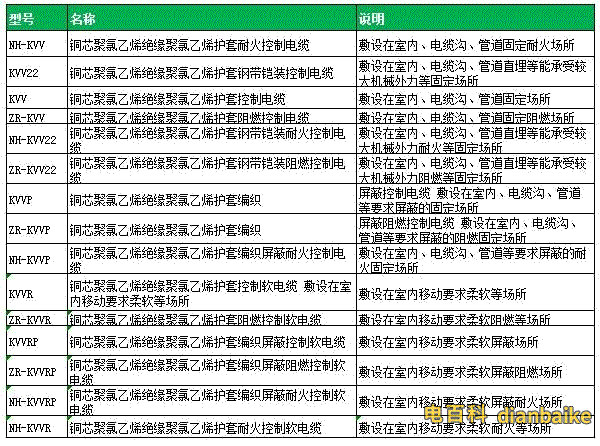

四、常用穿管埋地電纜型號表


另外礦物絕緣電纜可以直埋或者明敷，具體選用哪種型號的電纜以電纜廠家敷設方式介紹為準，更多關于穿管埋地電纜知識請關注電百科，盜載必究。
