滴膠就像是琥珀一樣能把所有東西包裹在透明膠水里固化，讓它們保存更長(zhǎng)久；下面鴻盛標(biāo)牌就來(lái)介紹下滴膠是什么？滴膠怎么做和滴膠工藝及水晶滴膠教程。
一、滴膠是什么？
滴膠是一種環(huán)氧樹(shù)脂膠，是通過(guò)A膠和B膠按照3:1比例混合攪拌后，發(fā)生化學(xué)反應(yīng)使膠水慢慢固化，通常48小時(shí)內(nèi)就固化完成，這個(gè)過(guò)程不可逆。滴膠根據(jù)AB膠配比不同分為硬膠和軟膠，
軟膠：具有柔性強(qiáng)，透明，不起翹不斷裂、耐變黃等；表面按壓折彎會(huì)很快恢復(fù)光滑原貌。
硬膠：硬度高，固化后跟石頭一樣，形成強(qiáng)硬的保護(hù)面。
二、滴膠怎么做？滴膠工藝
滴膠的做法其實(shí)很簡(jiǎn)單，就是通過(guò)AB膠混合一起制成環(huán)氧樹(shù)脂，使用時(shí)間就一兩個(gè)小時(shí)，之后就慢慢固化，要在固化前定好造型。
滴膠工藝配方：
AB膠重量比A3：B1（使用電子秤等稱重）
體積比A2.5：B1（使用量杯、針筒等量?。?br /> 很多人會(huì)誤會(huì)滴膠的重量和體積是對(duì)等的，其實(shí)不然，A膠是比較重的，如果用量杯（針筒）量，還按3：1的比例，B膠的劑量是不夠的，會(huì)因此出現(xiàn)固化不完全或者表面發(fā)粘的情況。
B膠里面分硬B膠和軟B膠，選擇不同的B膠制成的滴膠軟硬不一樣。另外配方A1:B1比例的速干滴膠，多用于熱縮片后的滴膠封層上，四小時(shí)干透，如果是做熱縮片后的滴膠，可選此種速干滴膠。

三、水晶滴膠教程
水晶滴膠設(shè)備：電子秤，真空脫泡機(jī)；滴膠桌臺(tái)；攪拌膠水用的塑料杯，攪拌棒，粗針筒。如果資金充足廠家可購(gòu)買設(shè)備：烘烤箱，自動(dòng)滴膠機(jī)等。
水晶滴膠手工操作工藝教程：
1、準(zhǔn)備各種底材，如：PVC、塑料商標(biāo)、金屬證章放入烘箱中60度預(yù)熱處理，目的去除表面的濕氣。
2、將底材平放在水平的操作臺(tái)板上等待滴注。
3、根據(jù)用量，取一只清潔干凈的燒杯，準(zhǔn)確計(jì)量，將甲乙組份，按3：1重量比例混合攪拌均勻
4、然后將配好的混合料置入真空干燥箱中，開(kāi)啟真泵，在真空狀態(tài)下脫除混合料中的氣泡。夏天一般不用真空泵抽氣泡，冬天由于天氣冷需要抽氣泡。
5、取清潔干凈的在針管，將消泡后的水晶膠吸入針管內(nèi)，然后計(jì)量并均勻地滴注在預(yù)先準(zhǔn)備好的底材（即：標(biāo)牌、模具凹槽等），一般水晶膠層厚度2mm，讓其自然流平即可（注：以上過(guò)程控制在30分鐘之內(nèi)，以免膠液粘度增加，導(dǎo)致不能操作）。
5、底材在滴注水晶膠后3-5分鐘，觀察膠面有無(wú)氣泡或塵粒，如有小氣泡，可用大頭針將其刺破，如發(fā)現(xiàn)死角有未流水晶膠到的地方，用大頭針引渡即可。

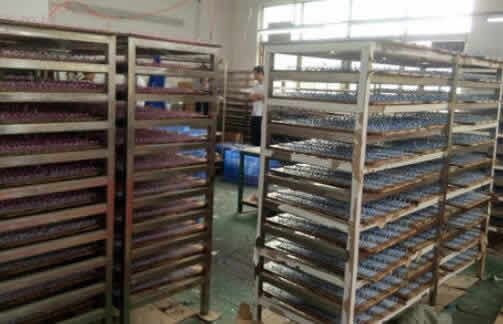

6、澆注好的標(biāo)牌，在20℃-30℃的室溫下固化10-24小時(shí)硬化，成為表面不沾手的水晶標(biāo)牌。
7、如遇不干膠、商標(biāo)等，本身厚度很薄，界線不明顯，澆注時(shí)，容易造成水晶膠外溢，要達(dá)到2mm厚度有一定困難，所以制水晶膠的把握不同情況，控制好粘度，在應(yīng)用過(guò)程中，可放置1-2小時(shí)，以提高粘度，適應(yīng)薄型水晶膠的澆注。
7、制作大于2mm厚的水晶膠標(biāo)牌，可分二次滴塑，第一次滴塑后，固化3-5小時(shí)，再滴加一層。
8、滴塑后的清洗，無(wú)論手工滴塑，還是自動(dòng)化滴塑，完工后機(jī)械、設(shè)備、容器都需清洗干凈，因?yàn)樗z硬化后，不溶于任何溶劑，因此必須在它沒(méi)有硬化前將機(jī)器中、容器都需清洗干凈（建議：使用丙酮或無(wú)水酒精）。更多關(guān)于水晶滴膠教程請(qǐng)關(guān)注鴻盛標(biāo)牌，盜載必究。
